江蘇億控智能裝備有限公司及旗下全 資子公司上海同普電力技術有限公司 是由具有豐富行業管理經驗的同濟大 學博士生團隊聯合創辦的“高新技術...
我們?yōu)锳GV提供了立式舵輪，擁有22年的生產銷售研發經驗。我們的產品提供了高負載能力和耐用性，負載500KG-6.5T。并在全球物流市場中廣泛使用。
產品介紹

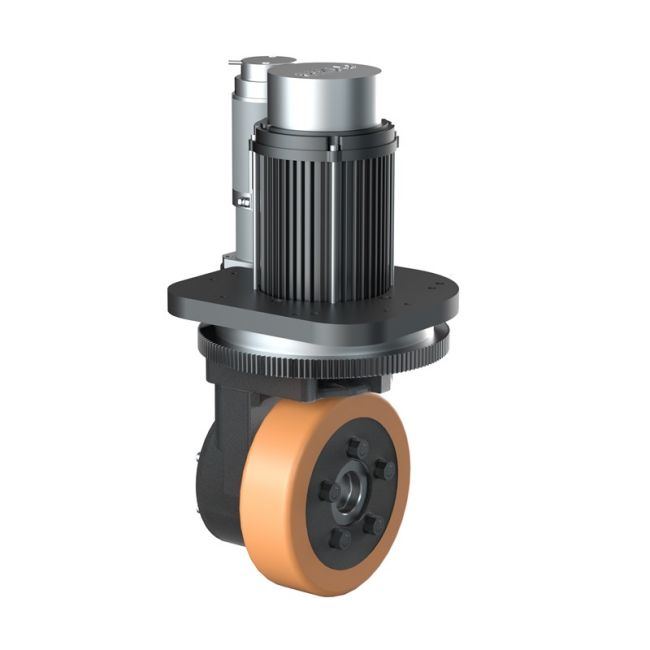

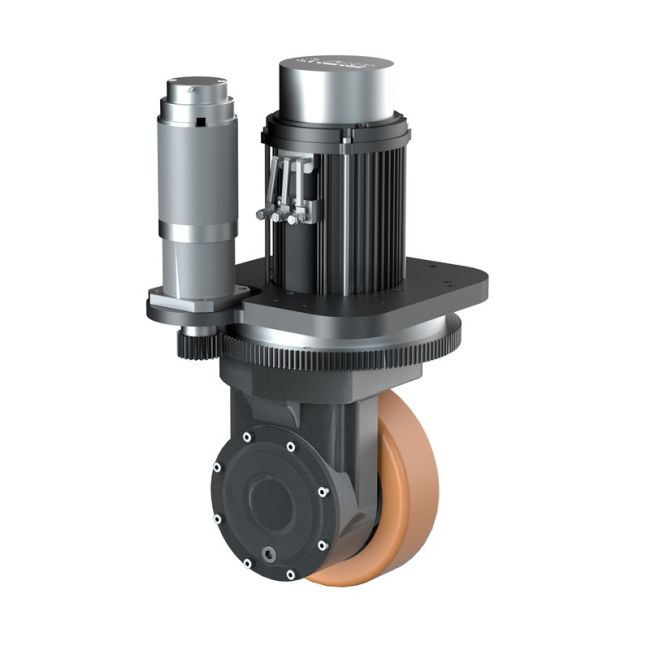

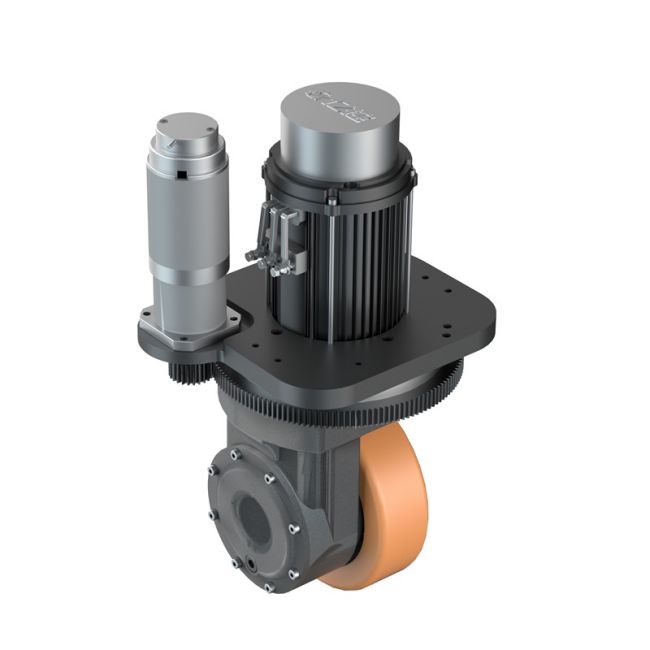

TEC系列立式驅動輪帶轉向是一款專為AGV（自動導引車）及工業機器人設計的高性能驅動解決方案。其緊湊型結構與極小轉彎半徑設計，確保在空間受限場景中實現靈活運動。采用優質材料與先進制造工藝.
1. 傘齒輪傳動結構，結構緊湊，噪音小，輸出扭矩大；
2. 立式驅動輪系列(輪子直徑mm命名)：150, 230，250，310，343，406，457，470系列應用覆蓋。
3. 承載范圍：500kg-6500kg各系列；
4. 12V-96V輸入電壓范圍，立式帶轉向/不帶轉向；
5. 可選聚氨酯輪子或者橡膠輪子結構；
6. 可選直流有刷、交流異步、永磁伺服電機，功率范圍400W-16KW；
7. 可選零部件：減震彈簧、限位開關、原定開關、增量/絕對值編碼器、電位器等部件。
8. 定制系列：防爆驅動輪、低溫驅動輪、高IP防護等級。
憑借出色的性能與多場景適應性，TEC系列立式驅動輪帶轉向廣泛應用于各類自動化設備，助力企業實現高效物流與精準導航。
應用場景
品/舵輪/立式舵輪/配圖/圖片1.png "undefined")
· 叉車：立式驅動輪的緊湊設計使得叉車更加小巧、靈活，操作更方便。
品/舵輪/立式舵輪/配圖/289270813ada44bc97f0490ccb6afc6c.jpeg "undefined")
· 自動導引車（AGV）：非常適合工廠內的物料搬運自動化。其緊湊設計和高機動性使其能夠輕松在狹窄通道中穿行，同時強大的電機確保其能夠應對各種負載。
六大質量保證
題-1.jpg)
產品規格
| 行走部分 | 轉向部分 | |||||||||||||||
| 系列 | 額定電壓（V） | 電動機（W） | 額定電流（A） | 速度（RPM） | 額定扭矩（NM） | 減速比 | 輸出扭矩（NM） | 最大扭矩（NM） | 最大負載 | 額定電壓（V） | 電動機（W） | 額定電流 | 速度（RPM） | 額定扭矩（NM） | 減速比 | 輸出扭矩（NM） |
| TEC-150 | 48 | 750 | 20 | 3000 | 2.4 | 22.5 | 45.9 | 114 | 500 | 48 | 200 | 6.4 | 3000 | 40 | 30 | |
| TEC -230 | 24 | 1500 | 76 | 2590 | 5.5 | 30 | 108 | 300 | 1500 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1500 | 34 | 2500 | 5.73 | 30 | 145 | 365 | 1500 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -250 | 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1600 | 35 | 2500 | 6.11 | 19 | 98.6 | 246 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| 48 | 2500 | 63 | 2500 | 9.55 | 19 | 163 | 450 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -310 | 24 | 3000 | 137 | 2500 | 11.46 | 23 | 224 | 650 | 2200 | 24 | 600 | 38.5 | 2275 | 2.52 | 45 | 95.6 |
| 48 | 3000 | 68 | 2500 | 11.5 | 23 | 224 | 650 | 2200 | 48 | 600 | 15 | 2500 | 2.3 | 50 | 108 | |
| TEC -343 | 48 | 6500 | 180 | 2800 | 23 | 20.2 | 395 | 988 | 3200 | 48 | 1200 | 33 | 3000 | 3.82 | 50 | 191 |
| TEC -406 | 48 | 8000 | 207 | 1420 | 54 | 24 | 1054 | 2592 | 6000 | 48 | 2000 | 57 | 3000 | 6.4 | 50 | 305 |
| TEC -457 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
| TEC -470 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
常見問題
在出貨時，我們在包裝內附帶了安裝和接線手冊。如果您在理解過程中遇到困難，請隨時聯系我們的技術團隊，我們將提供在線技術支持。
立式驅動輪：
o 應用場景：適用于狹小空間，如狹窄的通道，允許靈活轉向。
o 負載要求：通常適用于較輕的負載。
o 轉向靈活性：機動性較高，易于在狹窄區域操作。
臥式驅動輪：
o 應用場景：適合需要穩定性和承載能力的環境，如重載運輸。
o 負載要求：通常能夠支撐較重的物品。
o 轉向靈活性：適用于需要平穩運行的應用。
雙驅動輪是一種配備了兩個獨立驅動系統的輪子結構，常用于自動導引車（AGV）和自主移動機器人（AMR）。每個驅動輪都可以獨立控制，實現精確轉向、提高靈活性并增強穩定性。特別適用于需要高精度運動控制的應用，尤其是在需要車輛執行樞軸轉向或有效導航復雜路徑的空間受限區域。
