一、單個驅動器的出線面及預留空間

不同品牌，不同型號的驅動器，我們首先考慮的是驅動器的出線方式，緊固方式等占用幾個面。如下方圖示TEC PSM驅動器，出線占了前后兩側的兩個面，其中主回路的緊固螺絲是從驅動器正上方進行鎖緊操作，所以該驅動器的出線、緊固占用了3個面。有些出線就占了側邊的3個面，加上緊固的面，就有4個面。還有一種是所有出線是從頂面出來的，然后從側面的上下左右走線都可以。

我們明白了出線面后，就要考慮出線方式上的不同，如快速接頭端子出線，接線端子出線，DB頭等專用端子出線，既要考慮端子的出線長度，又要考慮端子是否需要其它工具來鎖緊或拆卸，如小一字或十字螺絲刀，大一字或十字螺絲刀，扳手或其它專用工具。在布局設計時既要留出端子插撥，鎖緊的操作空間，還要留有線號標識的辨識空間。尤其是很多專用端子雖然接口相同，但本體有大有小，有長有短，在預留空間大小時要與實際使用的端子尺寸大小相對應。

二、多個驅動器的排列組合布局

我們確定了每一個驅動器大小及安裝時需要預留的空間后，再來根據AGV車體能夠允許的安裝空間有多大，并且要滿足廠家推薦的多個驅動器之間的間隔距離以利散熱。將多個驅動器從左到右或從上到下一字排開，出線方式為上進下出或左進右出，空間布局上盡量做到橫平豎直井井有條。

如果允許安裝平面空間不夠，我們?cè)诳紤]滿足第一點的前提下，可將多個驅動器豎直排列安裝，如下圖所示。此時我們還應該盡量能夠直觀地觀察到驅動器的銘牌標識，狀態指示燈等，以方便日后使用和維護。該種布局非常合適單面包含出線、指示燈、端子鎖緊面并且采用快接端子的驅動器類型。有些驅動器自身就有兩個安裝面，在選擇小安裝面的時候意味著熱傳遞面積小了，所以要充分考慮散熱面積改變帶來的影響，正所謂一體兩面。

三、驅動器散熱底座安裝面的處理與注意事項

驅動器自帶的散熱器多為鋁材質的，形狀有些是平板，有些是翅片，有些是翅片加散熱風扇。如果平板的，通常需要在驅動器安裝面上做拋光處理，不能直接安裝在有油漆覆蓋的表面上（或者尊從廠家的安裝建議），在安裝時安裝面與驅動器底座均勻涂上導熱硅脂，或者與底座面積相同的導熱硅膠片之類的導熱材料，以利驅動器熱量的消散，尤其是大功率的型號。如果是帶有風扇的，必須按要求給風扇供電使之運轉吹風散熱。不論驅動器功率大小，驅動器的固定螺絲必須上全并按要求鎖緊，不得少裝緊固螺絲、未鎖緊或者驅動器底座面與安裝面之間夾帶異物。

控制信號回路、主回路及其它大電流回路，亦需要按要求插緊、鎖緊和固定好，不要電線電纜拉扯受力或隨AGV車晃動，在每一次的拆卸后，在重新連接時都要檢查是否插緊、鎖緊和固定好，以免損壞設備或設備工作異常。

總結：

本文介紹了AGV車上驅動器的布局與安裝注意事項。一定要多參考驅動器手冊上的安裝說明，因?yàn)閺S家的指導合適絕大多數工況環境的使用，同時，我們也要結合自身實際情況靈活變通，不生搬硬套。如果電控箱內空間狹小而大功率的發熱設備較多，建議增加對流散熱孔或散熱風扇以達到快速散熱的效果。如果驅動器是通過RS232或者485等無專用端子調試接口的，建議在設計時把相關通訊線接到通用端子上引出來。如將RS232通訊口用DB9端子引出來，以便于日后的調試、維護等工作。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。

AGV驅動器布局與安裝要點最先出現在億控智能裝備。

永磁同步驅動器

直流有刷驅動器

交流異步驅動器

軟件配置

實時監控：全方位掌握電機的運行狀態，實時數據直觀顯示

自定義配置：靈活設置電機控制器參數，輕松適應不同應用需求;

調試直觀：通過直觀的用戶界面，隨心調整電機的速度、位置等參數;

智能故障診斷：故障實時探測，上位機提示，故障碼實時傳輸;

數據記錄與分析：電機運行數據一鍵記錄，導出數據報告

如果你對一些功能及性能方面有所疑惑，請咨詢公司技術支持人員以獲得幫助。

如何根據自己的需求正確選擇億控的驅動器！最先出現在億控智能裝備。

舵輪研發技術路徑一般為從上到下模式，先確定直行部分功率段，按市場需求選定外觀尺寸，設定功率密度，根據運行工作制、運行工況和預計應用車型計算配套轉向電機功率。

在每個型號限定的尺寸范圍之內，進行電機的類型確定和參數設計，考慮不同的電機類型效率、精度、控制難度的差異性對電機參數的影響。

其中電機參數的算法由本公司電氣專家根據AGV、叉車、電平衡車和其他應用輪式動力設備的應用特性、地面參數、輪子材料性能、運行速度、加減速要求、空載/負載不同的運行特點、工作要求及其力學模型，對電機電流、電壓、電感、頻率、轉速及極對數、轉角、脈沖等參數進行設計確定，并考慮舵輪輪徑、輪寬、材料等參數在舵輪組裝后對舵輪性能的影響。

選定電機電氣特性參數及尺寸后，再進行舵輪部分的設計開發。此時，舵輪需要考慮蓄電池、舵輪負載能力、舵輪超載能力、輪子尺寸、平面速度及加速度、爬坡角度、爬坡速度及加速度、車輛滾動及牽引摩擦力、齒輪箱及電機效率等問題。其中平面運行時，還需要對阻力、加速度、慣性力、電機輸出扭矩、電機電流等參數進行計算，并設定固定爬坡角度進行驗證。

作為高度集成化的產品，舵輪的功率密度參數直接影響舵輪的使用性能，結合AGV使用場景中的對速度、轉向、啟停、換向等應用需求，舵輪減速箱體齒輪設計、減速電機參數設計、轉向回轉支承及齒輪設計，編碼器、制動器和原點開關等電氣配件的選型都會對舵輪的整體效果產生重要影響。其中減速箱體的齒輪設計兼顧經驗值和新應用開發設計，設計難度較大。

另外，作為高度精密的集成化產品，對零部件加工精度非常高，材料的選型，各部分配合材料的使用壽命、疲勞壽命的計算，都需要在研發的考慮范圍之內。

舵輪設計完成后，作為理論與實踐并重的產品，每款新型號在打樣之前都需要進行全過程仿真模擬，包括單臺電機的仿真運行和磁場分析、不帶轉向部分的仿真運行、全套產品的仿真運行，以及機械部分的受力分析。

通過有限元分析來預測產品如何應對現實動力空間扭曲，振動，流動液體和其它物理效應。判斷零部件的干涉、磨損或是否按設計進行工作。

再進行Maxwell分析，高精確地模擬電子電機運行，并計算電機所有參數，進行電機損耗的計算，使轉矩波動最小化。實現效率最佳化，并減少重量和尺寸已達到最佳的舵輪功率密度。

并模擬最惡劣的工作環境對產品進行測試，對比測試結果與有限元分析結論。即使通過多種模擬或仿真分析，所得到的電機在電感等參數上由于手工環節的原因，仍然難以等到穩定的數據，此時需要配套驅動器進行參數提前設定，保證成套運動控制模塊的順利運行，以保證電機最佳性能和效率。

二、產品特點：

1、舵輪根據客戶需求，設計選擇不同電機類型、電壓、電流、扭矩、尺寸等符合客戶要求的驅動電機，滿足了不同客戶需求、

2、用一體化設計技術、高度集成、結構緊湊、承載強度高。能滿足AGV對驅動輪高負荷的要求，同時便于批量加工制造。

3、集成測速傳感器和角度測量傳感器,能夠完成360°任一角度的方向控制，控制精度達到±0.001度，精準地控制AGV舵輪直行或轉向。

4、采用電機和傳動箱反對稱安裝方式設計，在提供較大動力的情況下，大大縮短輪距，節約空間，提升扭矩。

三、技術特點：

1、設計了整套自動引導設備控制系統系統，包括驅動電機、轉向電機、減速電機、減速系統、電氣控制系統、電源總線及整體機械裝置。

2、設定了電機類型、空載/裝載重量、空載/裝載速度、空載/裝載使用比例、輪尺寸、輪負載、工作周期/頻率、運行坡度/速度/加速度/阻力等關鍵參數，并設計了完善規范的參數計算模型。

3、通過雙反饋柔性控制系統的方案，應用大閉環反饋的原理，解決了AGV電機驅動系統方式和系統研發問題。

4、內部定義電機參數定義45個，舵輪參數定義34個，地面參數定義9個，結合選型模式3種涵蓋14個不同的算法。

四、技術難點

舵輪電氣集成部分的參數設計及優化，配合驅動器調試過程中的電機實際參數的獲取，變速箱齒輪參數設計，立式舵輪弧齒錐齒輪的創新性算法及設計等等，及其經驗數據的實驗獲取。

其中弧齒錐齒輪由于參考文獻不足，現有計算公式不全面，沒有可參考的公開研究，公開公式中所設計的最小齒數、變位系數及安裝距離都與我們所需參考的尺寸有很大差異，因此需要開創性的開發應用于立式舵輪的弧齒錐齒輪算法，并且計算難度大，不易加工，國內缺乏配對生產和組裝經驗，測繪難度大，需要采取調整法安裝，并且不能進行預先的承載能力驗證分析。

長期需要完善范圍內的弧齒錐齒輪計算方法，并配合仿真軟件進行模擬仿真，需要應用仿真軟件進行二次開發。

淺談舵輪開發及難點最先出現在億控智能裝備。

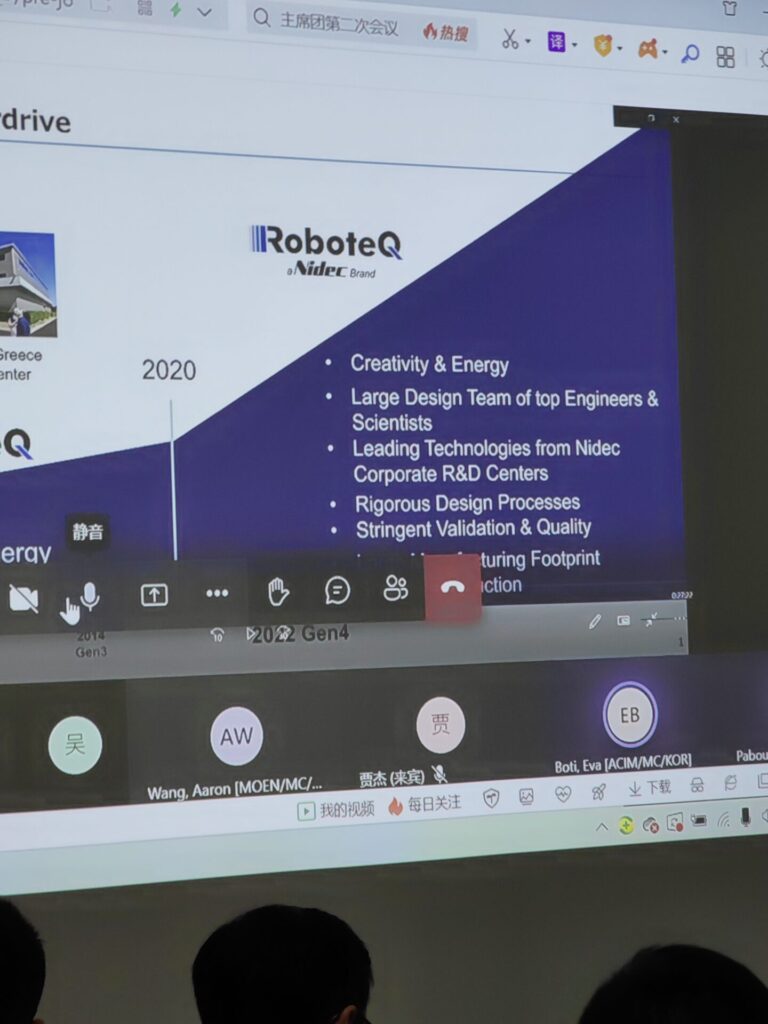

【培訓】RoboteQ驅動器新品升級說明會最先出現在億控智能裝備。

AGV案例：梳齒型停車AGV最先出現在億控智能裝備。

產品介紹

產品參數

資料下載

產品相冊

TEC驅動器

TEC驅動器采用最新的鋁基PCB導熱技術，導熱效率高，支持長時間大電流堵轉。

---

產品簡介Product Description

TEC驅動器采用最新的鋁基PCB導熱技術，導熱效率高，支持長時間大電流堵轉。以國際品牌大功率 MOSFET 管作為功率器件，實現能量的高效轉換，極具安全性、穩定性，并且集合了以主流DSP為核心的控制系統，優化數字驅動而成的各類電機驅動平臺。

產品特點：

1.可運行于-20℃~+55℃的環境中

2.大電流高功率驅動能力

3.支持 0~10V+端子反轉信號控制、0~10V+100~900mV 為中點值的正反方向控制

4.支持速度閉環、力矩模式、開環模式驅動方式

5.CAN 總線技術，基于 SAEJ1939 的 CAN 標準總線控制方式

6.支持過壓 、欠壓、過流、短路、過溫、失速等保護

TEC驅動器產品參數

TEC驅動器常用型號選型表，請根據選型表選擇需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

產品型號	電機類型	工作電壓	峰值電流	額定電流
DCH	直流有刷	24V/60V	350A	125A
DCM	直流有刷	24V/60V	130A	50A
DCL	直流有刷	24V/60V	65A*2	25A*2
ACH	交流感應	24V/60V	350A	125A
ACL	交流感應	24V/60V	65A	25A
PMH	永磁同步	24V/60V	350A	125A
PML	永磁同步	24V/60V	65A	25A

下載資料文檔

TEC驅動器相關文檔下載

TEC驅動器資料文檔下載

• TEC-ACH用戶手冊V2.051.pdf
• TEC-DCH用戶手冊V2.021.pdf
• TEC-DCL用戶手冊V2.041.pdf
• TEC-DCM用戶手冊V2.041.pdf

產品型號圖集

TEC驅動器產品圖集

TEC驅動器最先出現在億控智能裝備。
