一、技術原理與結構創新

無框力矩電機（Frameless Torque Motor）摒棄了傳統電機的外殼、軸承等部件，僅保留核心的轉子（永磁體組件）與定子（銅繞組與鋼片），通過直接嵌入機械結構實現動力輸出。其設計特點包括：

高功率密度：無框結構減少冗余部件，體積縮小30%-50%，扭矩密度提升15%-20%。

低慣量響應：轉子慣量低，響應時間短，可支持機器人關節的瞬時爆發力需求（如彈跳、快跑）。

定制化兼容性：支持模塊化設計，適配不同關節尺寸（如特斯拉Optimus采用28個無框電機驅動關節）。

技術難點集中于磁路優化與散熱設計。例如，德國TQ Robodrive采用20極18槽磁路布局，通過環氧灌封提升散熱效率；美國科爾摩根則以12極39槽設計降低轉矩脈動，確保運行平穩。

二、應用場景：從工業到仿生的全面滲透

無框力矩電機的核心應用場景已從傳統工業機器人擴展至人形機器人、醫療設備等高精度領域：

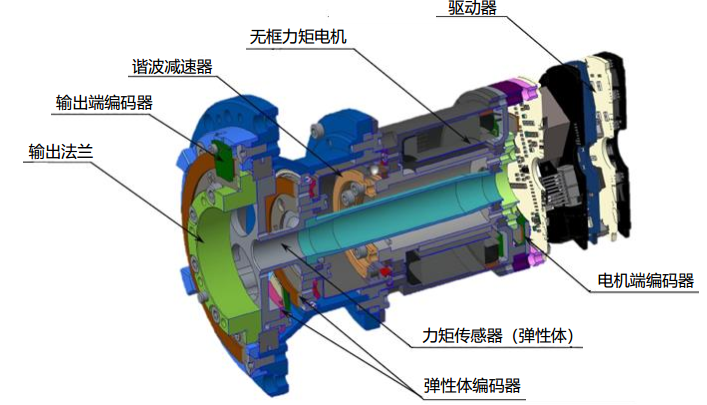

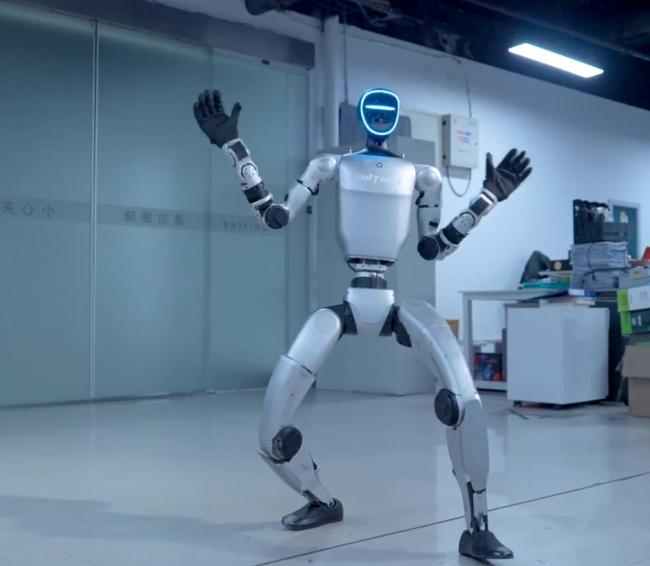

人形機器人關節：

特斯拉Optimus的28個關節中，無框電機承擔旋轉與直線驅動，單機價值占比約15.4%。

臥龍電驅的關節模組結合AI技術，可模擬人體運動特性，適應復雜環境下的巡檢、救援任務。

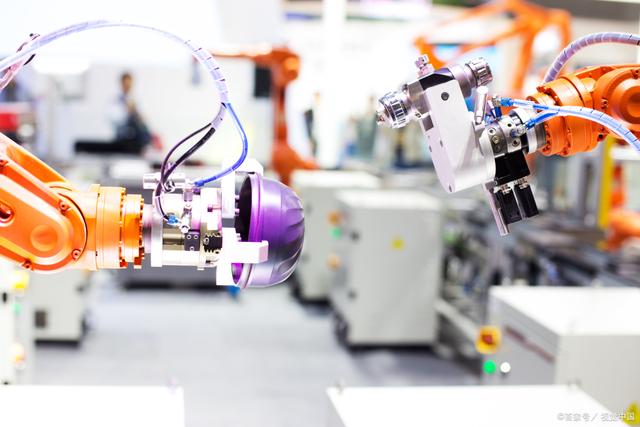

協作機器人：每臺協作機器人需6-7個無框電機，其緊湊設計（最小直徑25mm）支持高靈活度操作。

醫療與精密制造：

外科手術機器人中，電機精度可達微米級，支持微創操作；

機床領域，直接驅動技術消除機械傳動誤差，提升加工重復性。

三、制造工藝：精密加工與國產化突破

無框力矩電機的制造涉及高精度機加工與電磁設計，核心環節包括：

材料與設備：

繞線與灌封工藝：

步科股份的第三代產品采用分瓣繞線設計與無框灌封技術，提升散熱效率與結構穩定性；

雷賽智能的FM1系列通過優化繞組槽滿率，轉矩密度較同行高15%。

國產化進展：

步科股份占據國內近50%市場份額，產品外徑覆蓋52mm-132mm，適配多場景需求；

雷賽智能推出25mm微型電機，2024年進入試產階段，目標客戶包括多家人形機器人企業。

四、競爭格局：外資主導下的國產替代機遇

外資品牌：科爾摩根（美）、TQ Robodrive（德）等占據高端市場，技術優勢在于磁路仿真與工藝穩定性。

國內廠商：

步科股份：第三代產品性能對標國際，第四代研發聚焦輕量化與成本優化。

雷賽智能：微型驅動器與人形關節模組進入試銷，2024年產能規劃明確。

臥龍電驅：聯合AI技術開發仿生關節系統，拓展電力、醫療等垂直場景。

市場前景：2025年全球人形機器人用無框電機市場規模預計達60億元，2030年或突破280億元，國產替代率有望從30%提升至50%。

五、挑戰與未來趨勢

技術瓶頸：

高端產品轉矩密度與可靠性仍落后外資品牌；

溫升控制與定制化需求增加工藝復雜度。

創新方向：

雙定子設計：如某專利方案通過內外定子布局提升抗沖擊性，適配工業機器人高載荷需求

智能化集成：驅動器、編碼器與電機一體化設計，減少信號干擾（如昊志機電的關節模組）

產業鏈協同：上游磁材企業與下游機器人廠商聯合開發定制方案，加速場景落地

六，伺服一體輪：無框力矩電機的性能躍遷

我們的伺服一體輪作為無框力矩電機的集成化載體，將電機、驅動器、編碼器與輪體深度融合，打造出“動力-控制-執行”三位一體的緊湊單元。其核心優勢在于極致的空間利用率與爆發式動態響應——以80mm外徑的典型設計為例，可輸出150N·m峰值扭矩，承載100kg動態負載，卻能省去傳統減速器與傳動結構，使AGV底盤或人形機器人關節的布局自由度提升40%以上。

無框力矩電機的低慣量特性讓輪體響應時間壓縮至2ms級別，無論是倉儲機器人0.5米窄道內的±0.1mm精準停泊，還是人形機器人踝關節觸地時的瞬時反向驅動，均可實現毫秒級力控交互。直接驅動技術進一步消除機械傳動損耗，在同等負載下能耗降低15%-20%，配合IP65防護等級的一體化封裝，即便在粉塵、油污或高頻震動的工業場景中，仍能保障超20000小時無故障運行。

更關鍵的是，這類設計通過內置總線協議（如EtherCAT）支持多輪協同與力位混合控制。例如在爬坡越障時，系統可實時分配各輪扭矩，模擬生物肌群的協同發力；而在手術機器人等高敏場景中，其微米級定位精度與柔性輸出特性，甚至能還原人類手指的操作觸感。這種“硬件即算法載體”的特性，正重新定義機器人運動控制的邊界。

結語

無框力矩電機作為人形機器人的“肌肉系統”，其技術突破與制造升級直接關乎機器人性能天花板。盡管國產企業在工藝積累與高端市場仍存差距，但通過差異化創新（如微型化、高性價比）與產業鏈協同，正逐步打破外資壟斷。未來，隨著AI驅動的人形機器人量產浪潮，這一賽道或?qū)⒂瓉怼氨l(fā)式增長周期”。
