電機核心分類與技術演進

1.1 電機分類及核心特性

電機是將電能轉化為機械能的設備，其工作原理基于電磁學原理，通過電流在磁場中的作用產生旋轉運動或線性運動。作為現代工程和科技的核心組成部分，電機在驅動機械設備、提供動力和控制系統等領域起著關鍵作用。隨著技術發展，電機性能和效率持續提升以滿足多元化需求。

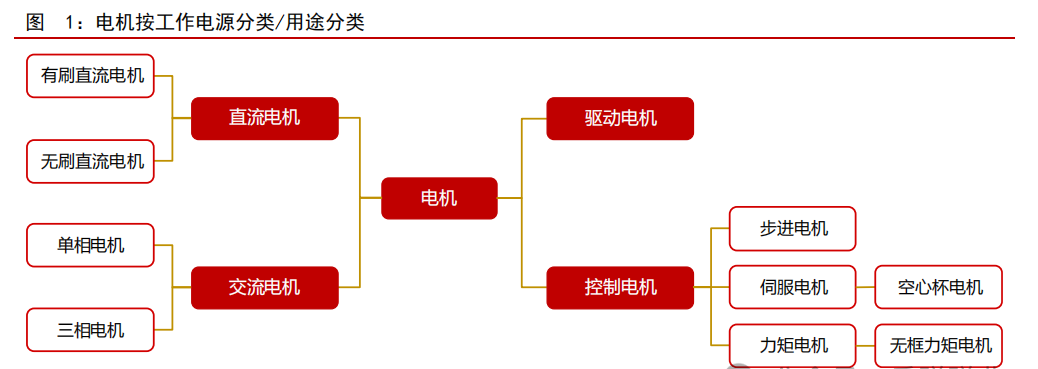

根據工作電源分類，電機分為直流電機和交流電機。

• 直流電機通過直流電源供電，將直流電能轉換為機械能。其優勢包括轉速穩定、起動轉矩大、效率高；劣勢在于結構復雜、維護困難、成本較高，主要應用于機床、機器人、電動車、船舶等領域。

  • 有刷直流電機：采用機械換向方式，磁極固定而線圈旋轉。換向器與電刷配合實現線圈電流方向交替，結構簡單且技術成熟，具備起動扭矩大、響應速度快、控制精度高（可達0.01毫米）的特點。

  •


  • 無刷直流電機（BLDC）：采用電子換向方式，線圈固定而磁極旋轉。通過霍爾元件感知磁極位置切換電流方向，無電刷磨損，具有壽命長、噪音低、維護成本低的優勢。

• 交流電機通過交流電源供電，將交流電能轉換為機械能。其特點是耐用性強、制造成本低、易于操作，廣泛應用于消費品和工業設備。

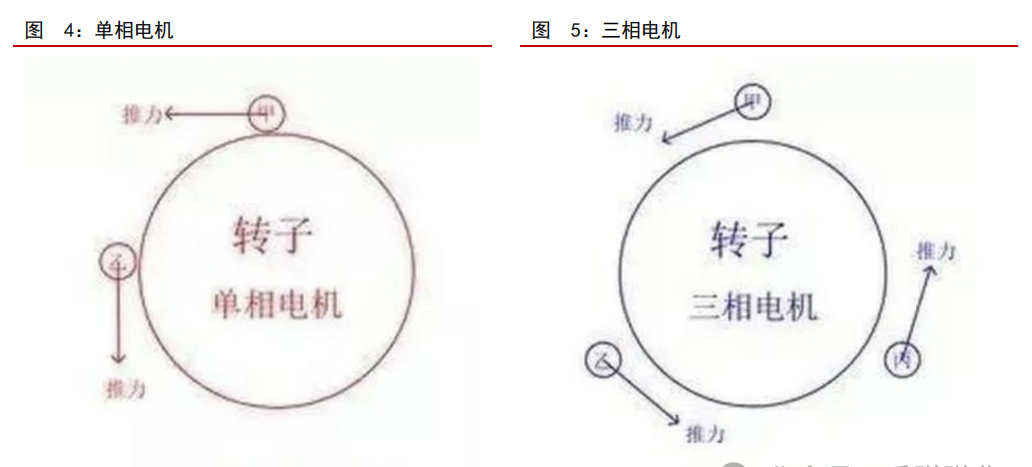

  • 單相電機：利用單相交流電產生磁場驅動轉子，需啟動電容器輔助啟動。結構簡單、成本低廉，適用于風扇、吸塵器等家用電器。

  • 三相電機：由三組間隔120度的線圈構成，利用三相交流電生成旋轉磁場驅動轉子。運行效率高、平穩性強、壽命長，主要應用于工業水泵、風機、壓縮機等設備。

  •


按工作用途分類，控制電機作為執行機構用于精確控制轉速和位置，主要包括：

• 步進電機：將電脈沖信號轉化為角位移，通過脈沖數量控制位移量，脈沖頻率控制轉速。結構簡單、可靠性高，應用于自動送料機、打印機等。

• 伺服電機：將電壓信號轉化為機械輸出量，通過編碼器反饋信號實現閉環控制。具備精度高、響應快、穩定性強、輸出力矩大的特點，適用于高精度控制系統。

• 力矩電機：以輸出扭矩為核心控制目標，省去機械傳動部件。具備高扭矩輸出和精密控制能力，適用于機床、自動化生產線、機器人關節等場景，可分為無框和有框兩類。

政策支持方面，《機械行業穩增長工作方案（2023-2024年）》聚焦產業基礎能力提升與核心技術攻關，推動電機技術突破；《關于推動未來產業創新發展的實施意見》明確將人形機器人列為重點突破領域，強化電機作為機器人核心零部件的戰略地位。

2. 空心杯電機：技術特性與產業生態

2.1 技術原理與分類

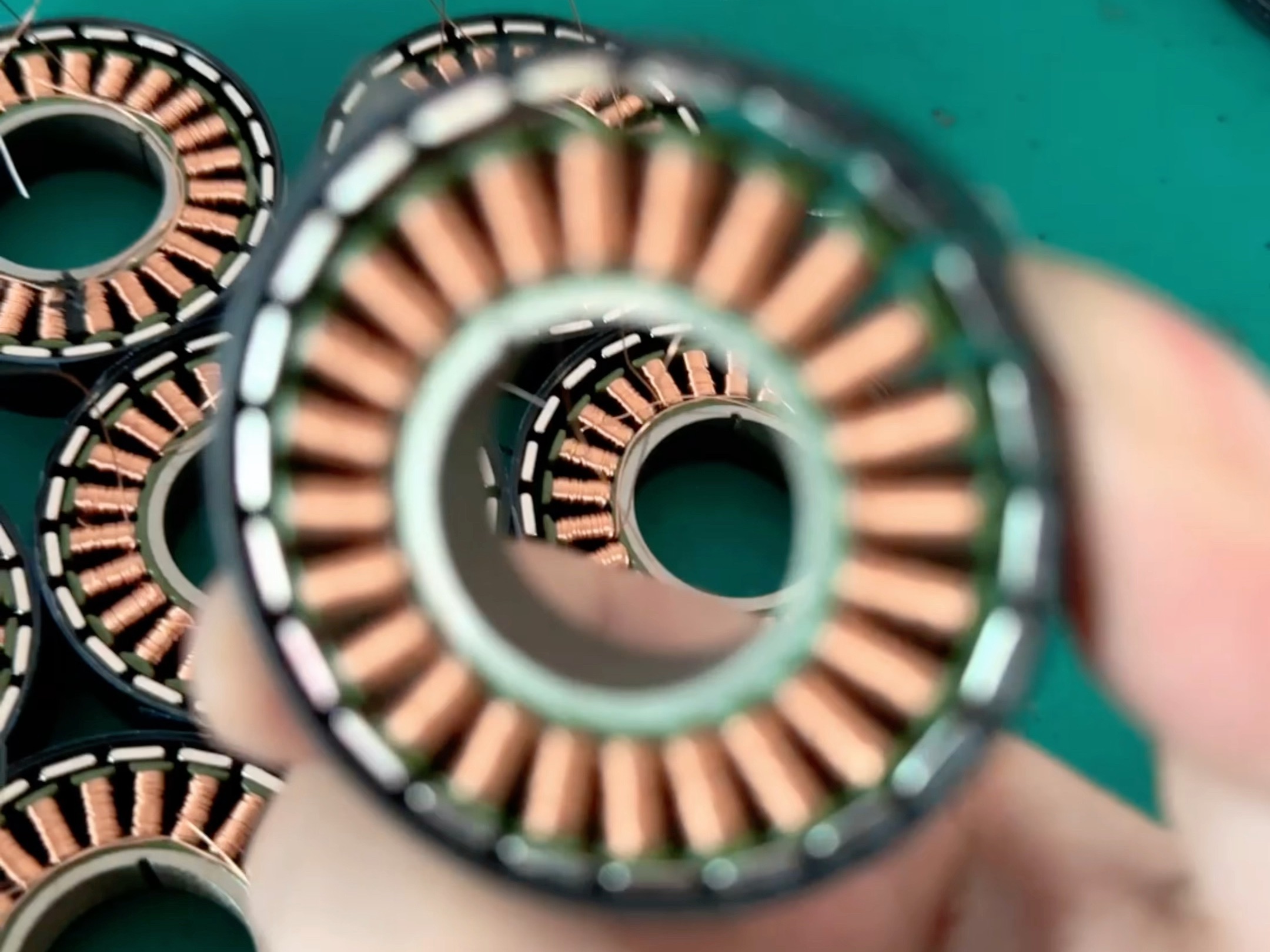

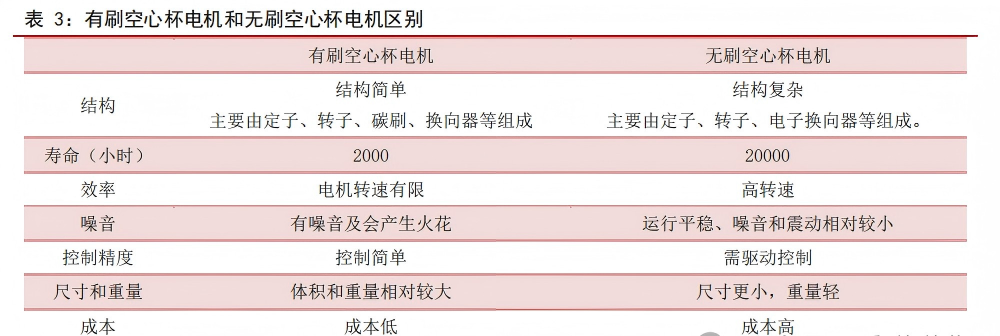

空心杯電機作為直流永磁伺服控制電機的特殊類型，其核心創新在于采用無鐵芯轉子設計。該電機的結構包含軸、軸承、杯形繞組及徑向磁化的環狀磁體（定子），磁體斷面開槽是其標志性特征。有刷與無刷兩種技術路線構成主要分類：有刷空心杯電機依賴碳刷與換向器的機械接觸實現電能傳導，雖具備結構簡單、成本低廉的優勢，但電刷磨損引發的火花噪聲與壽命衰減限制了其在高端場景的應用，目前主要服務于小型家電領域；而無刷空心杯電機通過電子換向器實現電流方向切換，徹底消除接觸磨損，在體積、效率及壽命維度顯著優化，成為無人機、機器人關節及精密醫療設備的首選驅動方案。得益于無齒槽結構與懸空繞線工藝，該電機展現出三大核心優勢：其一是卓越的節能特性，能量轉換效率較傳統電機提升超15%；其二是低速轉矩均勻性，保障了精密設備的平穩運行；其三是高速工況下的振動與噪聲抑制能力，振幅降幅可達30dB。

2.2 產業鏈與行業壁壘

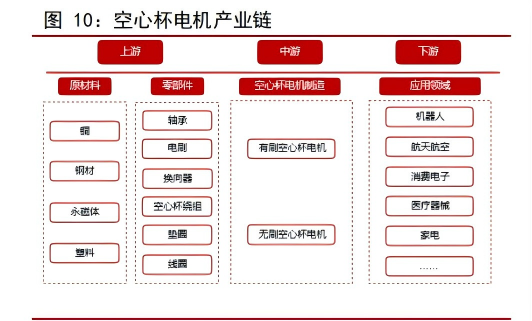

空心杯電機產業鏈涵蓋上游原材料、中游制造與下游應用三大環節。上游以銅材（繞組導體）、釹鐵硼永磁體（磁極材料）、高精度軸承為核心，其中永磁體成本占比達35%；中游制造的核心瓶頸在于線圈繞組工藝，直線型、馬鞍形及斜繞形三類技術路線對應不同的功率密度與空間效率，其中斜繞形工藝可使功率密度提升至400W/kg。下游應用呈現多元分布，2023年中國市場中醫療器械以37%的占比居首，倉儲物流（15%）、工業自動化（12%）及機器人（8%）緊隨其后。行業面臨三重壁壘：技術壁壘表現為懸空繞線工藝的精密控制需求，導線直徑公差需≤0.01mm、匝數誤差≤±1匝，否則將導致電機參數漂移超5%；定制化壁壘源于與客戶的深度綁定，例如手術機器人關節驅動需匹配特定力矩曲線，新進企業難以突破既有協作網絡；資金壁壘則體現在全自動高速沖床（單臺≥200萬元）、精密轉子生產線（單線≥500萬元）等重資產投入，且年研發投入需持續維持在營收的15%以上。

2.3 競爭格局與市場空間

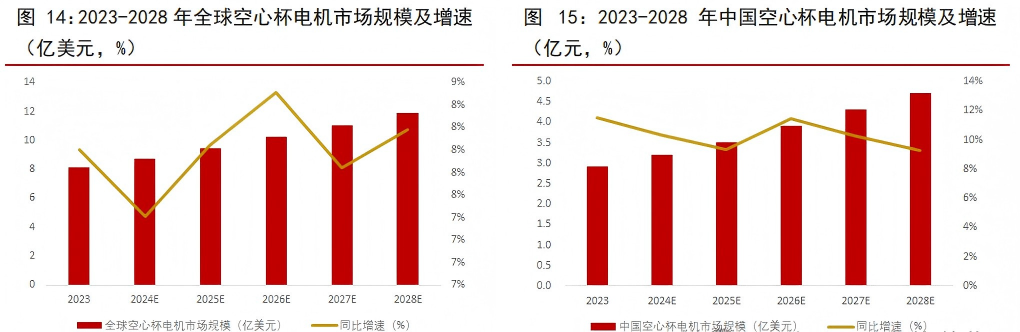

全球市場呈現高度集中態勢，2023年海外企業占據85%份額，行業前五強合計市占率達67%。德國Faulhaber憑借微電機精密控制技術領跑市場，瑞士Portescap則以高功率密度設計見長，美國Allied Motion專注于定制化解決方案。市場增長動能來自雙重引擎：醫療器械精密化趨勢推動需求年增超10%，如達芬奇手術機器人單機需配置6臺空心杯電機；人形機器人爆發則開啟增量空間，以特斯拉Optimus為例，單臺靈巧手需12臺電機驅動五指關節。根據量產規劃測算，當人形機器人年產量達100萬臺時，全球空心杯電機市場規模將突破205億元，中國市場占比約50%。2024年全球市場規模預計達8.7億美元（同比+7.41%），中國市場增速更快，將實現10.34%增長至3.20億元。

3. 無框力矩電機：人形機器人關節核心

3.1 技術演進路徑

無框力矩電機通過去除傳統外殼與軸承，將定子與轉子直接嵌入設備本體，實現傳動鏈路的極致精簡。其技術先進性體現在三方面：傳動環節消除減速機構使能量損耗降低超15%；系統慣性減少30%帶來±0.05°的定位精度；寬溫域適應性（-40℃~+155℃）與超5G抗沖擊能力滿足嚴苛工況。當前技術瓶頸集中于磁路設計與制造工藝，工業機器人關節要求轉矩密度＞8Nm/kg，海外龍頭如美國科爾摩根采用碳纖維綁扎工藝，德國TQ-RoboDrive則創新性應用環氧塑封灌膠技術。未來演進聚焦高性能化與場景定制雙路徑：通過Halbach陣列磁路優化，轉矩密度有望提升至12Nm/kg；針對協作機器人開發的柔性關節模塊與人形機器人高集成度關節組件，將拓展多場景適配能力。

3.2 市場格局與需求測算

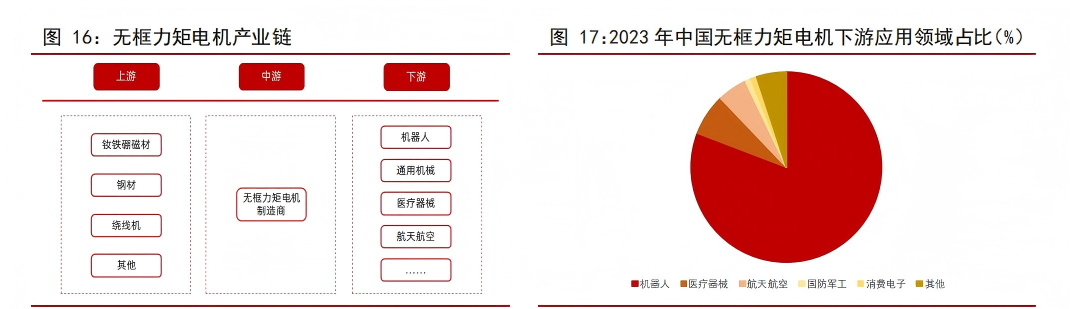

中國市場呈現應用高度集中的特征，機器人領域占據80%份額，其中人形機器人占比45%、協作機器人占35%。競爭格局呈現海外主導與國產替代并行態勢：科爾摩根與TQ-RoboDrive壟斷高端市場，國內企業如合泰科技（2023年市占率16%）、大族電機（12%）憑借價格優勢切入中端市場。人形機器人規?；慨a(chǎn)將成為核心驅動力，單臺電機用量達28臺——其中14臺用于線性執行器（搭配行星滾柱絲杠），14臺用于旋轉執行器（匹配諧波減速器）。伴隨量產進程，電機均價將從2025年的1200元/臺降至2030年的800元/臺。按此測算，當中國人形機器人年產量達500萬臺時，無框力矩電機市場規模將突破2795億元。特斯拉專項需求更為顯著，其2025-2027年電機采購規模預計從3.45億元躍升至279.55億元，三年擴張80倍。

4. 技術趨勢與產業展望

空心杯電機正向±0.01°超高精度演進，以支撐靈巧手完成穿針引線（精度0.1mm級）與鋼琴演奏（響應＜1ms）等復雜操作；無框力矩電機則通過納米晶軟磁合金應用，使功率密度提升30%，滿足人形機器人奔跑工況的300%瞬時過載需求。產業化進程已全面加速：特斯拉Optimus計劃2025年實現量產，宇樹科技H1型號將于2024年交付。兩類電機將共享人形機器人萬億級市場紅利，空心杯電機2027年全球市場有望突破120億元，無框力矩電機2030年中國市場規模預計達2800億元，共同構筑智能裝備核心增長極。
