一.技術起源與結合

AGV技術的進化史是一部工業自動化發展的縮影。1913年福特汽車引入的軌道導引車，如同地面上的機械鐵軌，以0.3m/s的緩慢速度在固定路線上運送零部件，這種剛性運輸方式持續了近半個世紀。直到1953年電磁導引技術的出現，通過在車間地面下埋設通有10kHz頻率的電纜形成電磁場，使AGV具備了±15mm的定位能力，但路徑變更仍需重新布線，改造成本高昂。

真正的變革發生在21世紀初。隨著日本Denso公司開發的QR碼在2004年成為國際標準，二維碼的存儲容量突破7KB，單碼可容納車間坐標、設備參數等完整物流信息。2012年德國庫卡公司率先將工業級二維碼識別器與AGV結合，在寶馬萊比錫工廠的試點中，僅用2小時就完成了傳統磁導系統需要3天的路徑調整工作。這項技術突破直接推動了AGV從”固定軌道列車”向”智能運輸機器人”的轉變。

2010 年代起，二維碼識別技術成熟，AGV 導航需求升級，二維碼導航逐漸替代傳統電磁 / 磁帶導引技術。國內 AGV 二維碼導航技術在 2010 年后快速發展，在汽車制造、倉儲物流領域廣泛應用，提升了 AGV 的定位精度和靈活性，拓展了應用范圍。

二.應用原理

導航與定位機制

AGV 搭載的讀碼器掃描地面二維碼獲取位置編碼、坐標偏移及航向角數據；調度系統根據二維碼坐標信息生成導航指令序列，AGV 執行 “站點 – 站點” 移動，并通過 IMU 傳感器校正航向；結合二維碼定位、IMU 和編碼器數據，實現高精度定位。

閉環控制系統

AGV 控制器根據二維碼反饋的偏移量實時調整輪速，確保沿預設路徑行駛；結合編碼器里程數據、IMU 航向角及二維碼定位信息，形成高精度閉環控制，定位精度可達 ±1mm ；通過閉環控制，AGV 在動態環境中穩定行駛，適應復雜路況和任務需求。

系統架構與功能模塊

感知層由讀碼器、激光雷達、避障傳感器協同工作，實現環境感知與安全防護。決策層通過上位控制系統與 AGV 單機控制模塊通信，完成任務分配、路徑優化及異常處理。執行層則依靠驅動電機、移載機構（如推挽式 / 輥道式）執行搬運動作，并通過交互接口與倉庫管理系統（WMS）聯動 。

三.技術優勢與典型場景

技術優勢

二維碼導航路徑靈活可調，可根據生產需求快速調整；相比傳統導引方式，定位精度更高，可達 ±1mm，滿足精密生產需求；二維碼標簽易于維護，減少導軌磨損和維護成本。

典型場景

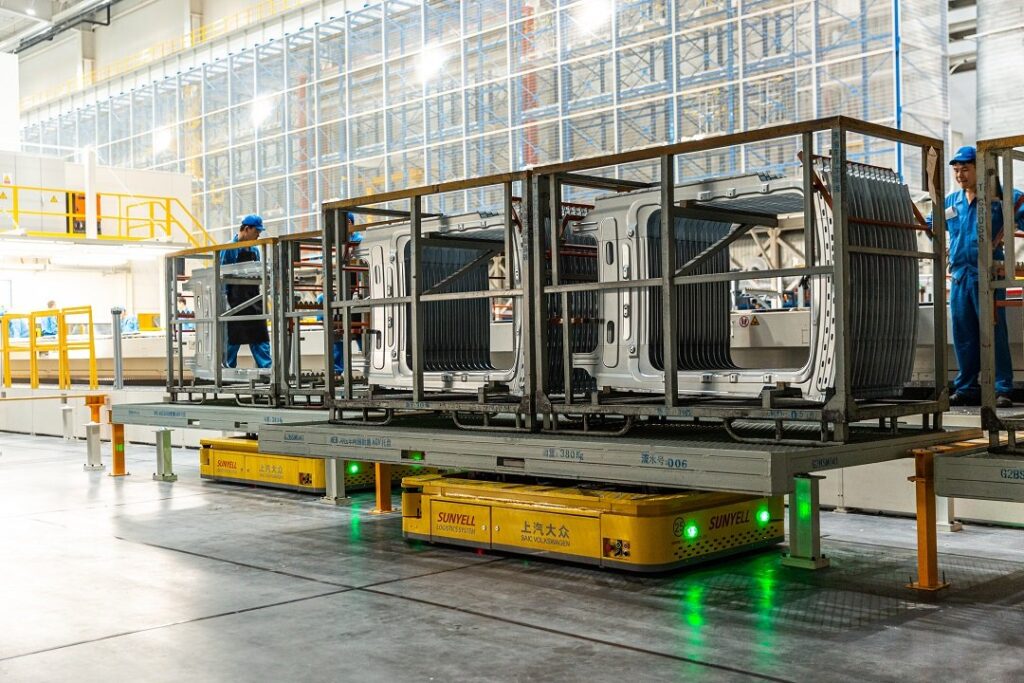

在汽車制造領域，一汽大眾佛山工廠的焊裝車間鋪設了3200個抗壓強度達5噸/㎡的陶瓷二維碼標簽。AGV組成的柔性輸送系統實現了車身總成±0.2mm的定位精度，使多車型混線生產的切換時間從4小時壓縮至18分鐘。每個關鍵工位設置的雙重校驗二維碼配合視覺引導，將裝配失誤率降至百萬分之一。

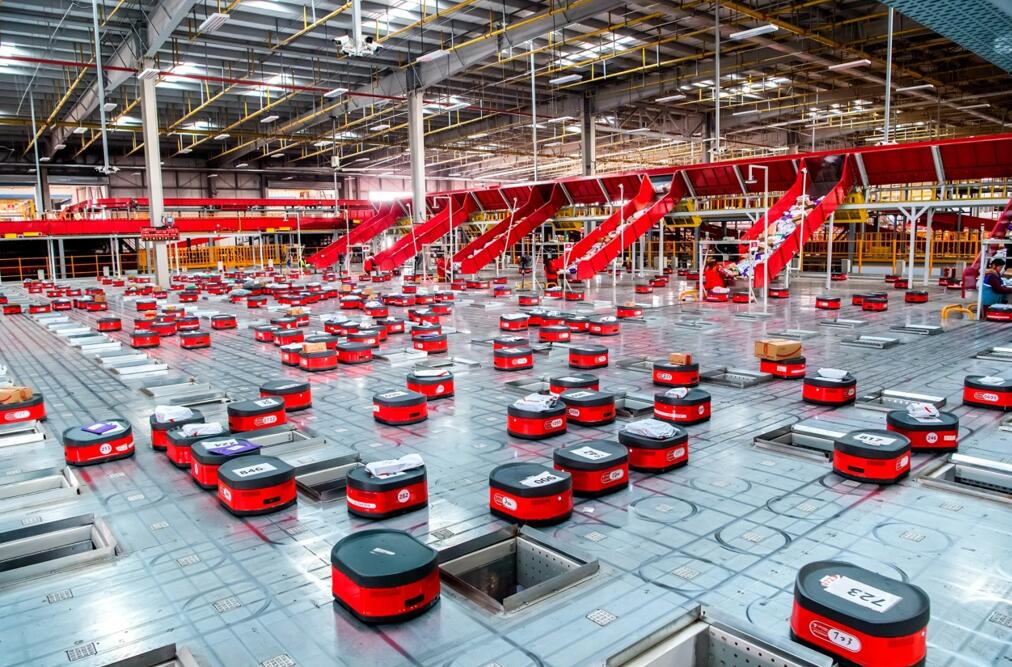

智能倉儲場景更凸顯二維碼導航的靈活性。京東上海亞洲一號倉庫采用九宮格陣列式二維碼布局，每個貨架底部嵌入3個校驗碼，配合RFID雙頻識別技術，使倉儲密度提升40%，揀選準確率達到99.99%。在醫藥冷鏈倉庫的特殊應用中，二維碼標簽表面涂覆的耐低溫涂層可在-25℃環境下保持10年使用壽命，確保AGV在冷凍環境中的可靠導航。

四.應用原理詳細步驟

導航系統初始化與二維碼鋪設

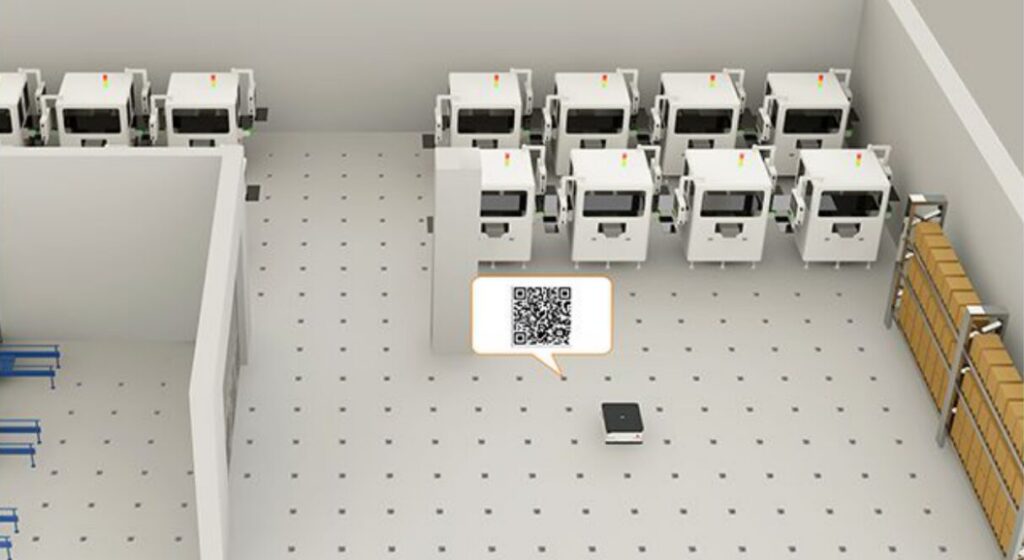

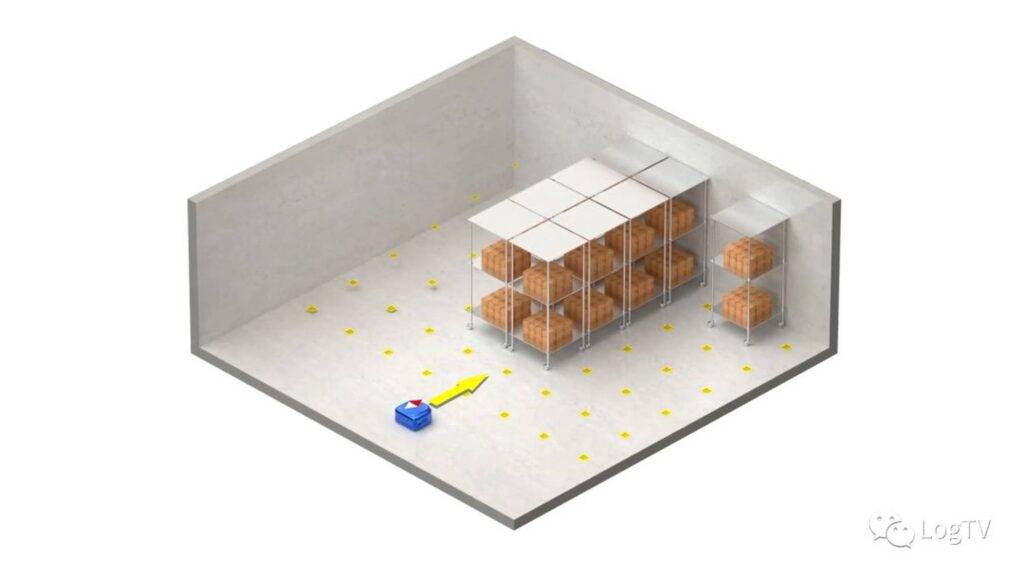

地面處理采用環氧樹脂自流平工藝，平整度要求≤3mm/2m。二維碼標簽以嵌入式安裝與地面齊平，表面覆蓋5mm聚碳酸酯耐磨層.每個二維碼標簽包含唯一位置編碼、偏移量、航向角等信息，采用標準格式；按 AGV 行駛路徑間隔 1 – 3 米鋪設，覆蓋關鍵區域，形成導航網絡；標簽需避開高磨損區域并定期維護。

二維碼識別與數據采集

AGV 搭載高分辨率攝像頭或激光掃描器捕捉二維碼圖像，通過圖像算法提取標簽信息；傳感器將位置坐標、偏移量、航向角等數據實時傳輸至控制器；優化傳感器安裝高度和角度，確保有效識別區域覆蓋。

數據處理與定位計算

控制器根據二維碼位置編碼匹配預設地圖全局坐標，確定 AGV 絕對位置；通過二維碼反饋的偏移量和航向角，計算相對于預設路徑的偏差并生成糾偏指令；結合編碼器里程數據和 IMU 航向角，修正累計誤差，提高定位精度。

路徑規劃與動態調整

調度系統根據任務需求生成導航指令序列并下發至 AGV 控制器；AGV 行駛中實時讀取二維碼數據，若檢測到偏移超 5mm ，通過 PID 控制算法調整驅動輪轉速回歸預設路徑；在二維碼間空白區域，依賴 IMU 和編碼器推算位置，直至下一標簽重新校正。

多傳感器融合與閉環控制

激光雷達、超聲波傳感器實時監測障礙物，觸發緊急避讓或路徑重規劃；控制器綜合二維碼定位、傳感器反饋和運動控制指令，形成閉環系統，實現 ±1mm 級定位精度；避障信號與導航數據融合，確保 AGV 在動態環境中安全行駛。

五.關鍵流程總結

初始化時鋪設含位置和方向信息的二維碼標簽；通過視覺傳感器捕捉并解析標簽數據進行識別；匹配全局坐標并修正誤差完成定位；按指令序列行駛并動態調整軌跡，實現路徑執行 。
