隨著AGV行業的井噴式發展，為了確保安全，AGV車上廣泛使用失電電磁制動器。制動器又叫抱閘、剎車等，本文就以失電電磁制動器的常見故障及原因，安裝調試技巧進行介紹。

失電電磁制動器的工作原理是給制動器線圈通電時利用銜鐵釋放摩擦片，進而使電機軸處于自由狀態，使其能正常旋轉；當需要緊急制動或者在停車時防止AGV小車溜車，去掉制動器線圈兩端的電壓，此時摩擦片被彈簧壓緊并夾持，進而鎖住傳動軸使其處于靜止?fàn)顟B(tài)，不能旋轉。

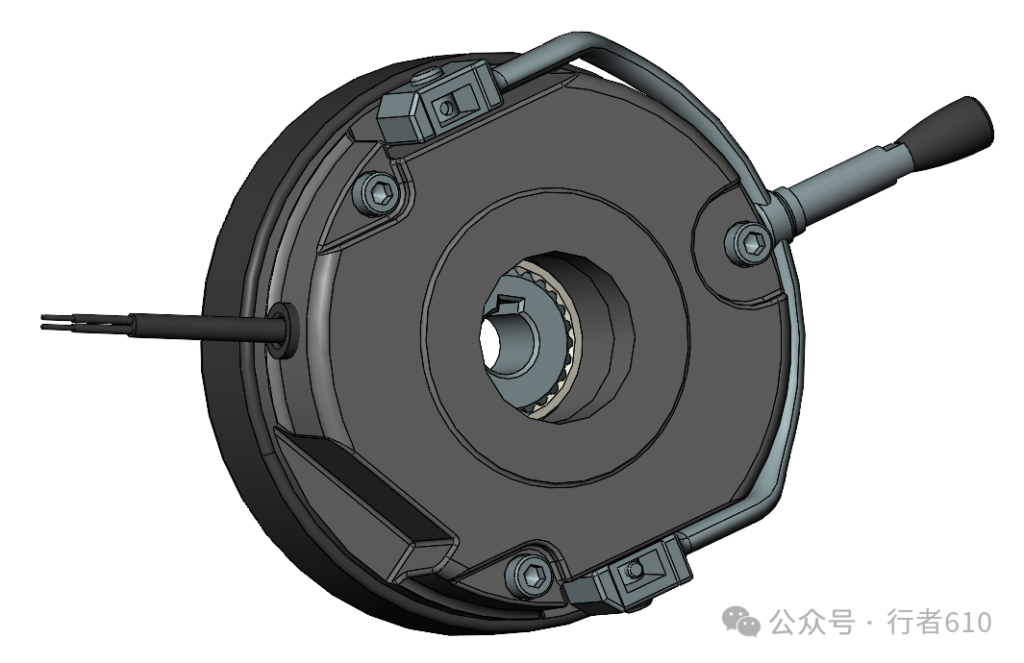

如上圖所示，電磁制動器既包含有電氣部分，也含有機械結構部分，所以本文從這兩個方面對其故障現象進行介紹及正確的處理方法。

正常的制動器線圈，其電阻阻值比較小，不同功率（或制動力矩）大小的制動器線圈其阻值范圍在幾十歐姆到數百歐姆之間。在脫離外部電路后，可用萬用表直接測量其阻值，其阻值在上述范圍內，基本可以判斷線圈正常，開路或短路均為異常。在AGV上使用的絕大部分是低壓直流供電的制動器，如24VDC，48VDC，72VDC電壓等級等，其供電電壓和電流均需滿足才能正常工作，也就是能夠產生相應的電磁力，能夠正常吸合銜鐵使其完全分離。如果制動器線圈損壞、或者沒有給其提供正常的電源，將不會釋放從而導致電機軸被抱死。

相比電氣部分的判斷簡單明了來說，機械部分就相對復雜些，不過也是有跡可循的，大體上有如下幾類：

1、摩擦片過松，制動力達不到額定力矩，表現為制動狀態下電機軸仍可旋轉；

2、摩擦片過緊，在釋放狀態下仍有部分摩擦阻力，表現為摩擦片發出較大的噪音，制動器過熱、有焦味或者驅動電流比正常值大很多；

3、摩擦片無法被釋放，在線圈正常通電后，銜鐵無法吸合而松開摩擦片，是比摩擦片過緊更為嚴重的情況，表現為制動器過熱、有煳味甚至驅動器報過流等故障；

造成上述現象的原因可能如下：

摩擦片過松：

1.1、如是使用時間較長的制動器，可能是摩擦片正常磨損造成片厚減小太多。此時可適當減小摩擦片的工作氣隙來增大其摩擦力，從而達到額定的制動力矩；若其磨損程度超出許可，應更換新的摩擦片；

1.2、如是新的制動器就出現過松，可能是摩擦片的氣隙預留空間太大。此時可適當減小制動器的預留氣隙，使其具有正常的夾持力，從而達到額定的制動力矩；

摩擦片過緊：

1.1、摩擦片過緊通常是制動器的氣隙/磁隙預留過小，導致銜鐵在吸合后，給摩擦片騰出的空間不夠，摩擦片在隨電機軸旋轉的過程中仍然摩擦兩邊的夾持機構。此時可適當加大制動器的預留氣隙/磁隙，使銜鐵在吸合后給摩擦片留出足夠的旋轉空間；

1.2、制動器的各工作平面不平行，如在銜鐵平面與摩擦片平面不平行，導致銜鐵吸合后仍有部分產生摩擦；

摩擦片無法被釋放：

1.1、摩擦片無法釋放通常是制動器的磁隙預留過大，導致在線圈通電后產生的電磁力不足以克服彈簧的阻力，銜鐵無法吸合；

1.2、銜鐵與制動器線圈本體不平行，或有異物等導致吸合時銜鐵被卡住而未能吸合；

1.3、線圈損壞或供電異常，銜鐵無動作；

雖然制動器的異常情況表現復雜多樣，但是只要我們理解了其工作原理，就不難從現象快速分辨其異常情況，尤其是通過正確的調整、安裝方法使其恢復正常工作。
