你是否想過，一臺自重3噸、載重5噸的AGV小車，如何在短短8秒內精準啟停并完成8米的位移？這背后不僅需要強大的動力支持，還需要精細的控制算法。今天，我們就來拆解這一設計的技術邏輯，看看我們億控智能是如何解鎖該項目的。

一、設計目標與基礎參數

總重量：8噸（自重3噸 + 負載5噸）。

位移距離：8米（從A點到B點） 。

時間要求：8秒內完成啟停 。

二、運動控制邏輯：速度與力量的平衡

2.1、AGV采用“勻加速-勻減速”的運動模式：

1、前4秒：從靜止加速到中點（4米）。

2、后4秒：從中點減速至終點（剩余4米）。

如上圖，AGV的最高速度為：v=2*s/t=2*4/4=2m/s

2.2、AGV采用“勻加速-勻速運行-勻減速”的運動模式：

1、加速段：從靜止加速到勻速速度。

2、勻速段：連續勻速運行。

3、減速段：從勻速速度減速到靜止。

如上圖，AGV的最小平均速度為：v=s/t即v=8/8=1m/s

注：如果小車以最小平均速度運行的話，剛好8s內移動8m，

所以小車無法完成加速和減速，實際可以用常見的AGV速度1.2m/s來進行評估。

三、解鎖兩大阻力：AGV的“攔路虎”

1、只要AGV小車運行起來，就會存在滾動摩擦阻力（地面阻力）：

F=8000*10*0.03=2400N

2、慣性力（加減速時的阻力）：

F=ma=？？？

四、評估AGV小車的加速牽引力即克服慣性阻力

4.1、AGV以最高速度2m/s進行評估：

AGV小車在起動時從0m/s線性加速度到2m/s，在停止時以2m/s線性減速到0m/s，則加減速度相同，加減速時間均為4s。根據s=v₀t+0.5at2，v₀=0代入公式a=2s/t2可得：

a=2*4/42=0.5m/s2

此時克服AGV慣性阻力所需的牽引力為：

F=ma=8000*0.5=4000N

AGV在起動加速時牽引力必須大于滾動摩擦阻力與慣性阻力之和，即最小牽引力為：

F_合>2400+4000=6400N

4.2、AGV以最高速度1.2m/s進行評估：

在起動時從0m/s線性加速度到1.2m/s，在停止時以1.2m/s線性減速到0m/s，則加減速度相同。設勻速運行時間為x，根據s=v₀t+0.5at2，v₀=0則a=2s/t2代入公式可得：

a=2*[(8-1.2x)/2]/[(8-x)/2]2=(8-1.2x)/[(8-x)/2]2=4*(8-1.2x)/(8-x)2

因?yàn)榧铀贂r(shí)的末端速度為1.2m/s，則平均速度v=0.6m/s，加減速時間為(8-x)/2，代入公式a=v/t可得:

a=0.6/[(8-x)/2]=1.2/(8-x)

綜合上述公式可得：

x=56/9≈6.222，a=27/40=0.675

此時克服AGV慣性阻力所需的牽引力為：

F=ma=8000*0.675=5400N

AGV在起動加速時牽引力必須大于滾動摩擦阻力與慣性阻力之和，即最小牽引力為：

F_合>2400+5400=7800N

4.3、其它介于1.2-2m/s的最高速度可代入上述公式自行計算。

五、精細化控制：節能與平穩運行的秘訣

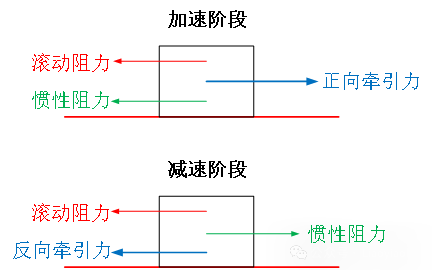

以上為通用常規設計方法，如果控制上再做精細化處理，則可按如下原理設計以達到最優控制效果。如下圖所示，將加速和減速進行拆分分析：

如上圖可以利用減速時的滾動阻力與反向牽引力同向，可以在減速階段大幅減小反向牽引力，從而降低最大牽引力或最大速度，使AGV達到既節能又能平穩運行的最優狀態。

六、總結與啟示

1、設計時要平衡速度與牽引力，因?yàn)镻=Fv。

2、選型的關鍵是舵輪輪徑與減速比的精準匹配。

3、更優的車體結構設計，更優的運動控制算法可進一步提升運行效率與運行平穩性，可通過算法優化實現節能。

4、AGV的設計不僅是“大力出奇跡”，更是物理規律與運動控制智能算法的完美結合。

5、工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。
