通過前面的系列文章，我們介紹了AGV的相關知識點，現在繼續深入討論AGV最重要結構之一的懸架系統。懸架的功能就是用來調整舵輪上的正壓力，既要確保舵輪正壓力不過小導致打滑從而引起牽引失敗，又要保證舵輪正壓力不過大導致牽引電流太大從而引發一系列的問題甚至導致舵輪承重過載。

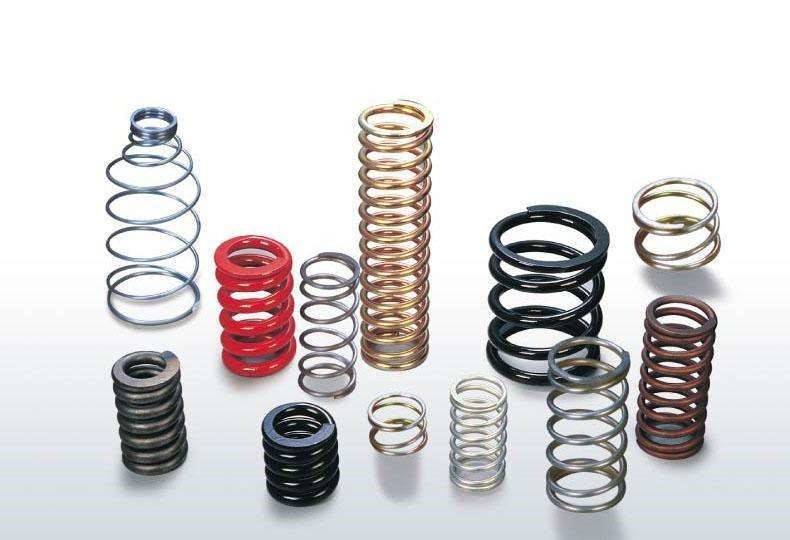

懸架中使用最多的就是彈簧，利用彈簧的被壓縮彈性來自動調整舵輪上的正壓力大小，從而保證AGV的正常運行。同時，大部分的懸架機構帶有彈簧初始壓縮量或預壓縮量可調節的裝置，進而大大提升設計的裕量和后期調節時的便捷性。懸架的結構類型以及彈簧的選型參數非常重要，對AGV能否正常運行產生決定性的影響，設計優良的懸架系統能夠提高AGV對環境的適應性與運行的平穩性。

下面我們以最見的4輔助輪2舵輪的輪系為例進行說明。在計算之前，我們先要明確兩個平行的基準面，一是以地平面為基準的基準面，二是以車體框架作為輪系安裝面的基準面。

我們?yōu)榱朔治龊啽阈裕瑢⒁粋鹊膬蓚€輔助輪和舵輪及懸架假定高度一致，地面的凹凸程度與地平面可對稱或不對稱。簡化后的模擬圖如下圖所示：

如上圖所示，舵輪在運行時以地平面為基準反復上下游離如?坎卦。懸架所選擇彈簧的勁度系數大小以及彈簧的預壓縮量，要滿足下述三種狀態：滿載時在地凹面處舵輪不打滑和在地凸面處不能讓舵輪過載，空車時在地平面處沒有輔助輪懸空。

某AGV自重3t，背負貨物重5t（貨物重心與車體重心/中心重合），舵輪最大承載2t，與地面的滑動摩擦系數為0.3，滾動摩擦系數為0.03，需要在平整度為±10mm的地面能夠平穩運行，請問如何選擇懸架彈簧的勁度系數及其預壓縮量？

根據題意假設懸架彈簧的預壓縮量為L，即在地平面時被壓縮L，地凹面時被壓縮L-10mm，地凸面被壓縮L+10mm，彈簧的勁度系數為K。

當滿載AGV舵輪處于-10mm處地面時，一側的重量為4t，要保證舵輪上有足夠的牽引力，則必須滿足：

0.3*F_正壓力1>=(4-F_正壓力1))*0.03

F_正壓力1>=0.36t=360kg

K>=360/(L-10)

當空車AGV舵輪處于0mm處地面時，一側的重量為1.5t，要保證兩個輔助輪任意一個的正壓力不小于0，則必須滿足：

F_正壓力2<=1.5/2=750kg且壓縮量為L

K<=750/L

當滿載AGV舵輪處于+10mm處地面時，一側的重量為4t，要保證舵輪上的正壓力小于2t，則必須滿足：

K<=2000/(L+10)

綜合上述計算式，計算結果有三組數據，如下表所示：

由上表可以得出，彈簧的勁度系數和預壓縮量配對組合才是懸架設計的關鍵，如選K=35kg/mm，L=25mm。同時也說明了懸架機構帶有彈簧初始壓縮量或預壓縮量可調節裝置是多么的重要。

總結：

本文不僅介紹了AGV懸架設計的關鍵要求，還詳細介紹了快速計算彈簧勁度系數和預壓縮量的方法，實際工作中可根據計算結果選擇最優的彈簧勁度系數和預壓縮量。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。
