一、調試背景及產品信息：

調試場地：某終端現場汽車總裝車間生產線；

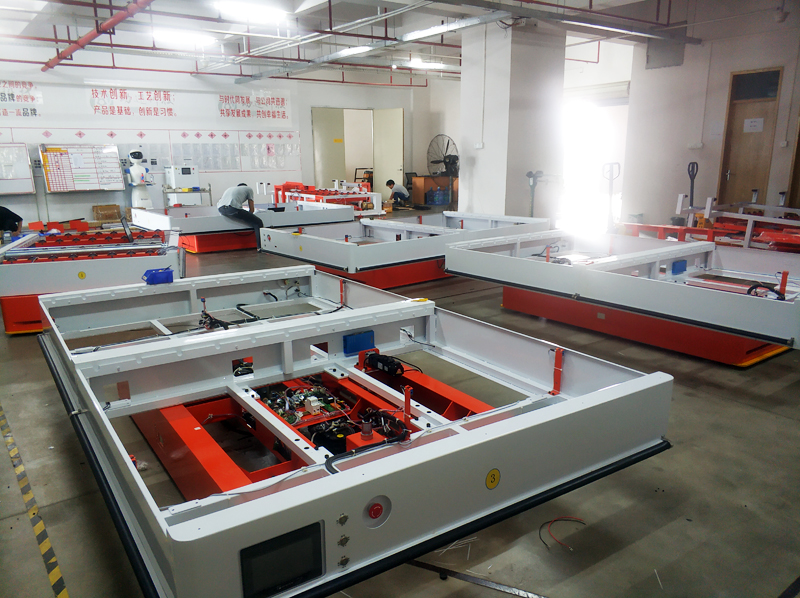

測試機器：1號、2號、8號AGV車；

舵輪電機參數：MRT20.0142的額定功率1000W，額定電壓48VDC，額定電流26A，峰值電流70A，額定轉速1700RPM，最高工作溫度110度；

驅動器參數：最大電壓60VDC，額定電流60A；峰值電流120A；最高工作溫度85度；

1號AGV車牽引電機出現冒煙。

二、1號、2號、8號AGV車監測數據摘要：

三、正常運行監測數據初步分析；

通過監測數據表總結發現，在正常直線行走時，電機電流在幾安到十幾安之間波動，由此說明此時電機的實際負載率不到50%，說明電機及驅動器選型滿足直線運行要求。

通過監測數據表總結發現，在車體橫移時，最大電流峰值可達70A（該參數由驅動器設定），正常時長小于2s。說明電機及驅動器選型滿足橫移運行要求。

從數據摘要表中，不難看出，在正常運行過程中，電池電壓對電機電流的影響是至關重要的。當電池電壓低于48V時，橫移瞬間電機為了輸出足夠大的力矩拖動負載，導致輸出電流陡增。即使在如此低電壓的惡劣工作條件下，電機超載情況也是極小的，由此說明電機及驅動器足以應付橫移工況下的最大功率輸出。

在監控正常運行的3臺電機數據前提下，正常情況下是不會產生電機過熱的，對于該點，我們可以在以后的調試和生產過程中使用溫度紅外線槍進行檢驗，當AGV車連續運行20分鐘（約為電機熱平衡時間）以上時，使用紅外槍測得的最高溫度數據，再加上5~10度（約為電機線包到機殼的熱傳遞溫差）的數據接近電機線包實際溫度。該值小于110度即可長期穩定工作。1號AGV車在電機2次冒煙的情況下，在后續測試運行中沒有出現異常，說明電機性能還是可靠的。

四、其中一臺電機出廠異常及1號AGV車運行過程當中過熱（冒煙）的試分析：

出廠異常的電機在現有條件下無法測試相關數據，因此不具備分析判斷的前提條件，此處略過；運行過程中過熱的電機試分析如下，可能性有：

1、電機堵轉，可能因素有抱閘釋放不完全導致電機過載。

2、兩電機速度不同步，造成“頂?！被蛘摺鞍魏印壁厔?shì)，導致電機處于過載。

3、地面障礙物導致輪子卡住，電機堵轉，現場中在緊急停機一段時間后，通過AGV車自身驅動移走，排除該異常情況。

4、兩驅動輪運行趨勢不在同一直線、平行線或同心圓弧線軌跡上，導致兩電機合力減小而過載，該AGV是在直線運行1米以上距離后冒煙，故同樣排除該異常情況。

5、電池輸出功率不足，導致電機電流增大，進而導致電機過熱，該現象在后續的測試中，確認電池儲能?chē)?yán)重不足。在后續的測試中也發現，1號AGV車電池儲能不足。

6、驅動器參數設置不合理或者故障導致電機電流不受控制，造成電機電流過大而沒有及時保護。注：該情況在驅動器選型比電機大很多時更容易發生。

7、電機自帶溫度保護功能缺失或者該功能沒有使用。

8、綜合上述分析，導致電機過載發生已經確認的有：電機溫度保護功能沒有使用；驅動器的欠壓、限流保護功能沒有使用；電池儲能?chē)?yán)重不足。應該是以上的3個因素同時發生導致1號AGV車電機冒煙的主要原因。3個因素中任意排除其中一個，都不會導致電機過載冒煙。

五、處理措施或建議：

1、驅動器欠壓設置在44~45V，當電池儲能不足時，降低電機運行速度進而減小輸出電流（該保護機制由驅動器固化，無法重置），也就是說，當電池電壓不足時，AGV車運行緩慢直至停止運行，以保護驅動器、電機、電池組。

注：在電機冒煙前，該功能有部分AGV車沒有設置該保護功能。建議后續調試和運行時，進行合理設置。

2、驅動器限流保護范圍進行合理設置，目前的設置是峰值電流70A限流，限流保護44A延時5000ms保護，當輸出電流超過44A并持續5000ms時，驅動器將關斷輸出，直到重新接收運行指令。

注1：在電機冒煙前，有部分AGV車沒有設置該保護功能！建議后續調試和運行時，進行合理設置。

注2：峰值電流，限流保護及延時時間等參數可在后續實際工作中進行調整和優化。

3、電機溫度保護功能沒有使用，在電機冒煙前，電機過熱信號沒有使用，建議使用該功能對電機進行有效的過熱保護。

4、第四點分析中的第1點，無法復現或者還原當時的情況，建議重新檢查確認、確保沒有接觸不良或者在機器振動后有松動情況；對于第2點，也無法復現或者還原當時的情況，建議通過上位機系統對2個電機的速度一致性進行監控，當直線運行速差過大時及時進行干預；對于第4點中提到的驅動輪運行軌跡問題，需在后續調試時優化好驅動輪運行軌跡或者趨勢的一致性問題；對于第5點，建議當電池儲能減小時，及時進行充電補充電能，以確保AGV車的正常連續運行。
