一、引言——5G與邊緣計算隨著物流產業的快速發展和供應鏈的日益復雜化，AGV作為一種重要的物流設備，在物流自動化中扮演著極為關鍵的角色，一般的AGV按以下流程執行任務：

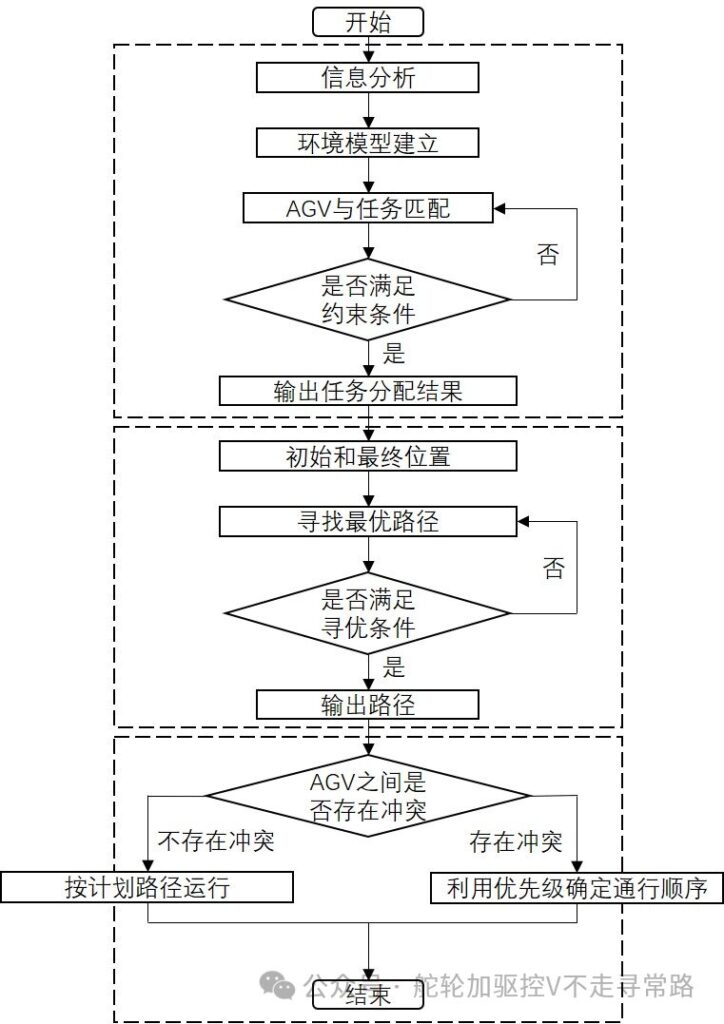

圖1：AGV任務執行流程
傳統的AGV存在狀態監控?cái)?shù)據量大、不能實時環境建圖以及共享性差等問題，并且，目前一般性使用的WIFI存在覆蓋不夠、用戶有限、重疊區域丟包、擴展性差等問題，在應對復雜環境和大規模物流需求中存在一些難題。

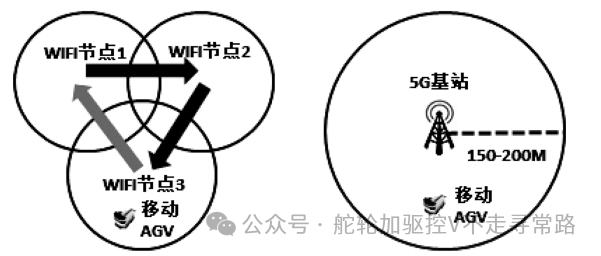

圖2：WIFI與5G切換對比
基于5G數據傳輸高速、高帶寬、低時延、高穩定性的通信特點，并應用車間多種數據通信的整體高速通信架構設計，采取多傳感器如GPS定位、慣性導航和攝像頭等技術實時獲取AGV的位置、速度等關鍵信息，可以實現AGV的復雜環境自主運行，并能保證AGV運行的準確性和穩定性。

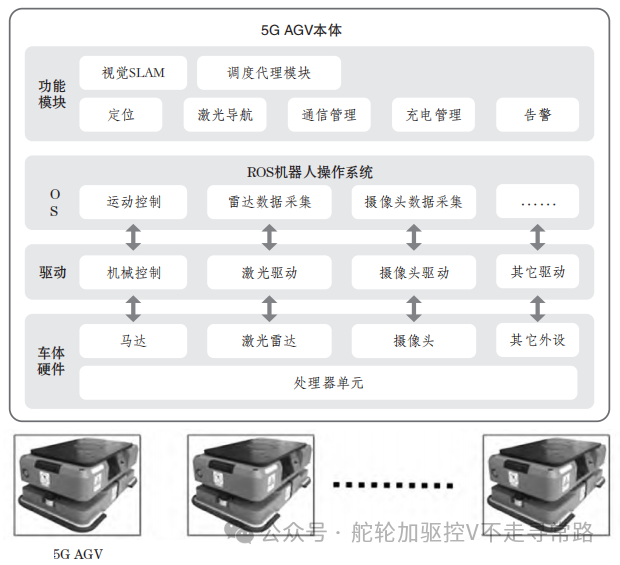

圖3：基于5G網絡的系統架構
此外，在進行多臺AGV的路徑規劃和控制過程中，基于邊緣計算方式，以深度學習算法的適應能力，通過大量實時數據的分析，可以實現AGV在復雜環境中的智能導航和動態決策。同時通過實驗驗證，驗證其可靠性和安全性，滿足工業生產的需求。

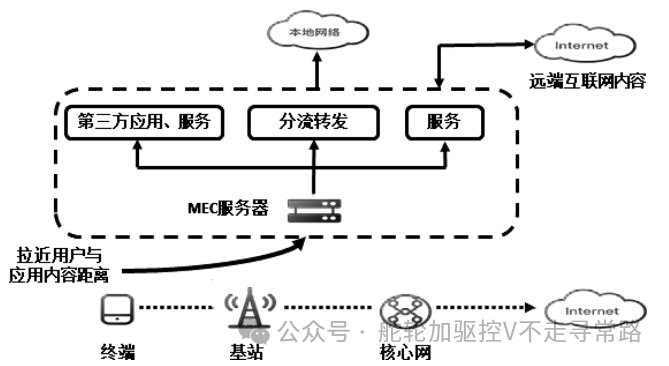

圖4：邊緣計算示意圖

二、AGV的導航技術

AGV導航是實現5G數據傳輸在本技術中應用的基礎。在傳統AGV行業中，常見的導航方法包括激光導航、視覺導航、磁電導航等。然而，這些導航技術在某些特定環境下存在一定的局限性和不足。
其中磁條導航、磁釘導航、電磁導航、色帶導航等導航方式均需要對AGV的工作車間進行改造，柔性較差，適用于場景固定、流程不變的場合。激光導航靈活、準確、高效，但激光傳感器成本相對較高，而且以先進的激光SLAM算法為例，它們存在太依賴環境幾何特征的匹配、算法缺乏閉環檢測和地圖缺少語義信息等問題。目前，單純通過算法無法完全解決SLAM中，例如高密度運行時的互相干擾等問題。
視覺定位技術，即VSLAM技術已較為成熟，能夠使用低成本傳感器實現AGV的定位與控制，但會受到環境光線的影響且計算資源要求高，需要高性能計算機進行數據處理，對單臺AGV而言成本過高。假如通過4G或Wi-Fi技術將圖像信息傳輸至中心服務器進行處理，則壓縮后圖像的清晰度會受到影響，進而影響定位效果，且無線通信的延遲與不穩定性也會對AGV造成影響。
通過多傳感器融合具備優勢互補等特點，以多傳感器融合方式進行環境地圖的構建，且基于5G技術進行數據傳輸，并實現多種導航模式的切換，能夠確保導航信息的實時傳輸。同時，5G專網可以建立在獨立的網絡中，避免與其他網絡的干擾，提高系統的安全性。

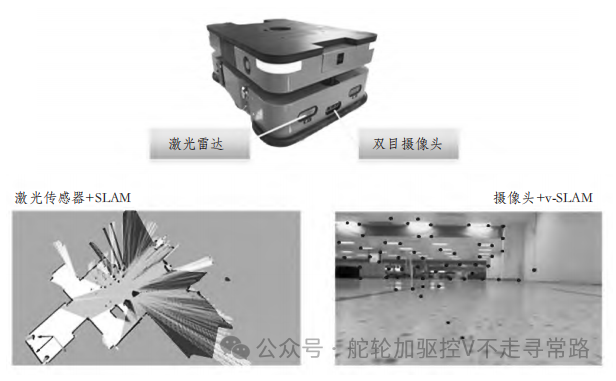

圖5：激光+視覺融合定位模式

三、傳統AGV行業難點

傳統AGV行業存在許多難點，在多導航融合模式之外，由于傳統AGV通常采用無線通信方式，如WiFi或藍牙，其傳輸速度有限且易受干擾，存在控制盲區和調度不及時等問題，無法滿足AGV的實時通信需求。在物流中，即時獲取和傳輸AGV的位置、速度等信息對于實現物流調度和路徑規劃至關重要。因此，傳統AGV的通信方式由于提供穩定和高速的數據傳輸，部分限制了AGV的應用場景和某些性能。
在日益復雜的物流供應鏈中，AGV需要面對多樣化的環境和任務，例如狹窄的通道、復雜的地形、多導航方式的融合、海量的數據傳輸處理以及要求更高的路徑規劃和控制算法等。傳統AGV往往無法應對這些復雜的環境和任務，導致系統的穩定性和可靠性下降。

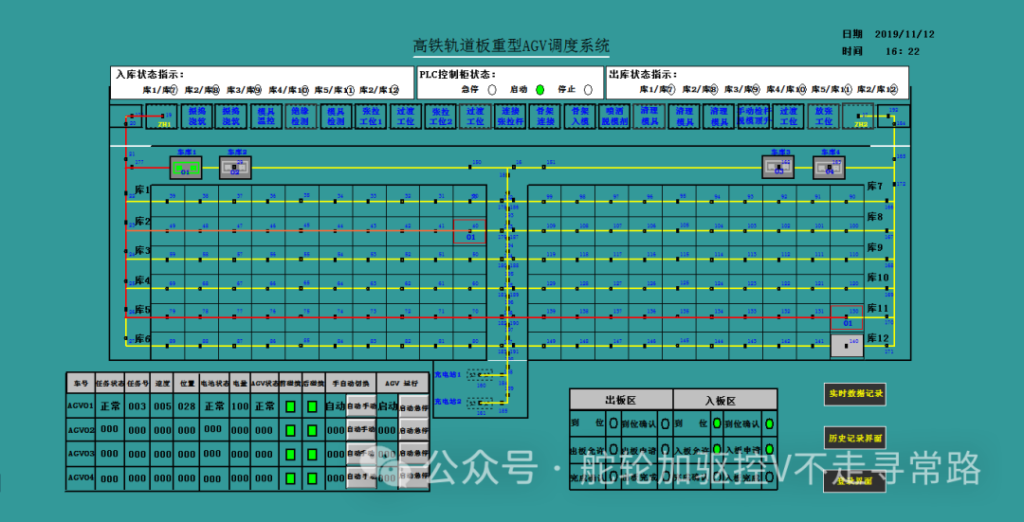

圖6：AGV多任務調度系統
由于傳統AGV行業導航技術簡單、通信方式有限以及適應性和穩定性不足等難點，限制了AGV在物流中的應用范圍和性能表現。通過引入5G技術和邊緣計算，可以設計和實現一種高效、準確的AGV導航系統，以提升物流自動化水平，為物流供應鏈的發展提供全方位的支持和保障。

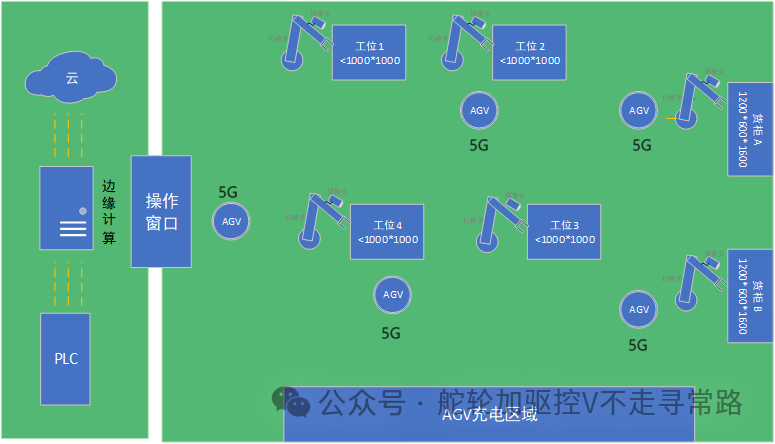

圖7：5G網絡下基于邊緣計算的多AGV調度模式
四、基于5G數據傳輸?shù)腁GV

基于5G數據傳輸?shù)腁GV是一種新型AGV產品，具備自主運行能力和跨空間移動可拓展能力，其設計原理、關鍵技術和應用前景總結如下：
4.1 AGV的位置感知技術

基于5G數據傳輸?shù)腁GV中，準確獲取AGV的位置信息至關重要，通過利用5G網絡的高帶寬、低時延的特點，結合多個傳感器（如攝像頭、激光雷達、超聲波傳感器等）進行數據融合，可以實現更準確可靠的位置感知。
4.2 5G通信技術在AGV中的應用在基于5G數據傳輸?shù)腁GV中，5G通信技術發揮著關鍵作用。通過5G網絡，AGV可以與物流系統、設備、人員進行實時的數據交互和通信。同時，5G網絡的高可靠性和低時延特性，保證了AGV在復雜環境中的穩定通信和精確控制。此外，5G網絡還能夠支持大規模連接和高速數據傳輸，提供更廣泛的應用場景和更高的效率。
4.3?基于5G數據傳輸AGV的路徑規劃與控制在基于5G數據傳輸?shù)腁GV中，路徑規劃和控制是實現自主運行的關鍵技術。通過利用深度學習算法，AGV可以在實時獲取環境信息的基礎上，智能地選擇最佳路徑，同時進行準確的運動控制。深度學習算法的引入提高了AGV在復雜環境中的適應性和穩定性，使其能夠更好地應對各種情況下的導航和運動控制需求。

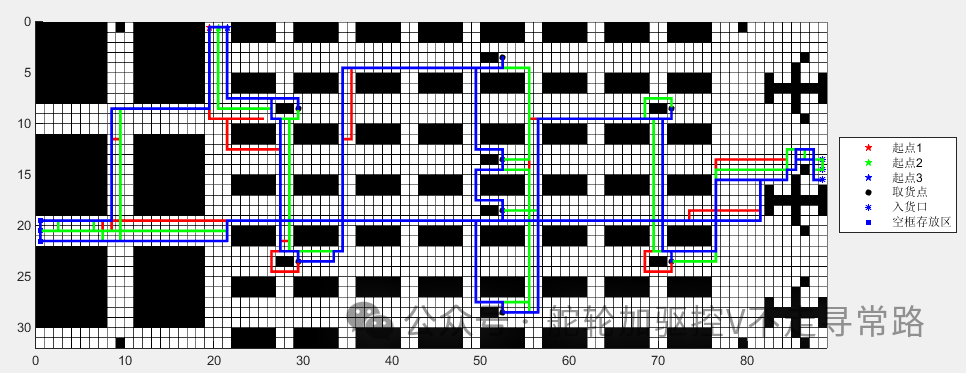

圖8：多AGV運行優化方案仿真
4.4?基于5G數據傳輸AGV的應用前景5G數據傳輸AGV在物流供應鏈中具有廣闊的應用前景。它可以應用于倉儲物流、生產線物流、機場物流、港口等領域，為物流供應鏈的高效運轉提供有力支撐。同時，5G組網AGV還可以與其他物聯網設備、機器人等智能設備進行互聯互通，實現更高效的協同作業和自動化生產。

圖9：某廠5G技術AGV系統框架
五、采用5G技術AGV設備與5G專網組建

5G技術的發展已經給AGV帶來了很多新的應用和發展機會。在物流供應鏈中，基于5G數據傳輸?shù)腁GV設備與5G專網的組建均具有重要的意義。
基于5G組網的AGV設備，具體性能表現在5G組網AGV掉線率比傳統AGV低80%，任務、信號、信息報送延時小于20ms，搭載邊緣計算后，更具備數據安全、性能可靠、柔性敏捷等特點，并通過回傳數據處理完成巡檢、多車聯動、人體行為識別等擴展功能。
例如，5G組網AGV設備通過多種傳感器（如激光雷達、視覺傳感器等）實時獲取周圍環境的信息，并根據這些信息進行精確定位和實時路徑規劃。其次，5G組網AGV設備可以利用5G通信技術進行高速數據傳輸，實現與車間信息系統的實時連接，以及與其他AGV設備的協同工作。此外，5G模式AGV設備的低延遲性能可以確保系統的響應速度快、運行效率高。

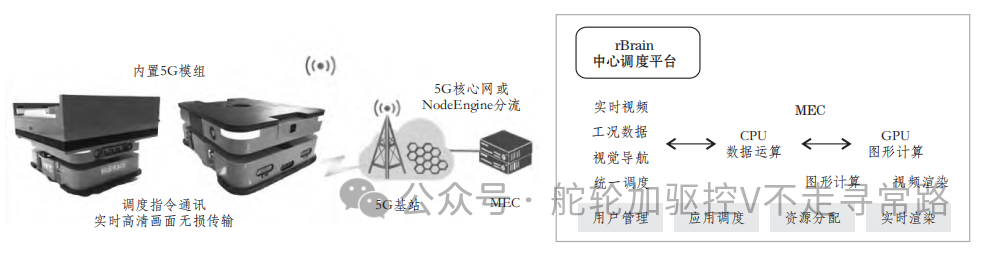

圖10：某廠5G技術AGV與5G組網模式
在構建5G專網時，需要考慮物流供應鏈的需求和特點。首先，5G專網需要滿足大規模設備連接的需求，以實現AGV設備之間的協同工作和數據共享。其次，5G專網需要具備高可靠性和安全性，以確保AGV設備的穩定運行和數據的安全傳輸。最后，5G專網還應該支持不同應用場景的需求，如車間內部的設備間通信、車間與物流中心之間的數據交互等。
基于5G數據傳輸?shù)腁GV設備與5G專網的組建對生產、物流、倉儲等具有諸多意義。首先，它可以提高物流供應鏈的自動化水平，降低人力成本，減少人為錯誤和事故的發生。其次，5G組網AGV設備可以實現對物流過程的全程實時監控和管理，提高物流效率和準確性。此外，5G組網AGV設備還可以與其他物流設備進行無縫銜接，實現物流供應鏈的整體協同運作。

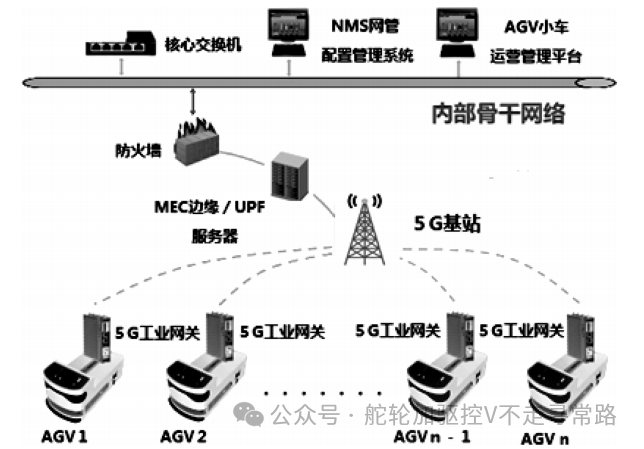

圖11：5G組網AGV與5G專網
通過充分發揮5G技術的優勢，可以實現自動引導車的精準定位、高速通信和低延遲等功能。同時，5G專網的構建可以支持大規模設備連接和實現物流供應鏈的協同工作。這些技術的應用將進一步提高物流供應鏈的自動化水平和效率，為工業生產提供有力支持。

六、基于5G組網AGV對物流供應鏈的意義

基于5G組網的AGV作為一種基于5G技術的可跨空間自主運行系統，可以提高物流效率、實現智能化管理、降低成本和推動產業升級。
首先，5G組網多導航融合AGV能夠提高物流的效率。傳統AGV往往由于單個導航的缺陷或數據傳輸處理等問題，在復雜的物流環境中容易出現導航偏差和路徑?jīng)_突等問題。而5G組網多導航融合型AGV可以通過多種傳感器和通信方式獲取和傳輸實時的位置、速度等信息，實現精確定位和路徑規劃。準確的導航和路徑規劃能夠使AGV避免路徑?jīng)_突，提高運輸效率，縮短物流時間。
其次，基于5G組網的AGV能夠?qū)崿F(xiàn)智能化管理。通過5G技術的支持，AGV可以與物流供應鏈中其他設備和系統進行無縫連接，實現信息的互通和共享。通過與倉庫管理系統、物流管理系統等系統的集成，可以實現對AGV的實時監控和遠程控制，提高物流運作的智能化水平。同時，AGV可以通過物聯網技術和云計算系統進行數據的收集和分析，為物流供應鏈的優化和決策提供有力支持。
此外，基于5G組網AGV的廣泛應用將推動物流供應鏈的產業升級。在傳統的物流供應鏈中，倉儲、運輸、分揀等環節往往需要大量的人力參與，效率低下、成本高昂。而5G工業自然導航AGV的應用將實現物流流程的自動化和智能化，優化物流供應鏈的運作模式，提高整體效率和競爭力。這將推動物流產業的升級轉型，促進物流行業的可持續發展和經濟的繁榮。
因此，基于5G組網的AGV能夠提高物流效率、實現智能化管理、降低成本和推動產業升級。隨著5G技術的不斷發展和成熟，5G工業自然導航AGV的應用前景將變得更加廣闊，對物流供應鏈的進一步發展和提升將發揮越來越重要的作用。

七、問題及展望

基于5G組網的多AGV復雜運行系統是當前物流供應鏈中的研究熱點。用5G 網絡代替 WiFi 網絡，為AGV的通信提供高速的網絡支持，能夠有效解決網絡覆蓋面窄、頻點切換盲區、通訊信號卡頓等問題。5G時代的到來，加快了智能制造建設步伐，推動AGV應用更加規模化、多樣化、柔性化，人機協同工作，讓AGV真正實現數字化、網絡化、智能化融合發展。
5G數據傳輸?shù)亩鄬?dǎo)航融合AGV也是一個具有廣闊應用前景的研究領域。通過整合5G通信技術、多傳感器數據融合和深度學習算法，基于5G數據傳輸?shù)腁GV能夠?qū)崿F(xiàn)高精度的位置感知、穩定的通信和智能的路徑規劃與控制。
5G 技術屬于較新的通信技術，與之配套的硬件與軟件方案還遠沒有傳統的通信技術那樣成熟。它是最新一代的移動通信技術，針對的場景主要是移動設備進行優化，但是對于工廠來說，大部分設備并不是移動設備，因此， 5G 技術在針對工廠環境并不能達到理論上針對移動設備通信應該具有的優勢。
現階段工廠中的各種設備和傳感器并沒有適配 5G 相關的通信協議，并且5G 通信只能通過蜂窩網進行通信，在適用范圍上不如以太網，因此要使這些設備能夠通過 5G 通信進行數據傳輸，則需外接專門搭載支持5G協議的設備。例如，可以通過5G工業網關將傳統通信方式傳輸?shù)臄?shù)據進行轉接，并通過云端將數據轉發到對應服務器進行通信。由于通信數據在流轉的過程中會不斷損失，因此會降低5G通信原本的巨大優勢。
未來的研究方向是進一步提高系統的智能化程度，改進路徑規劃算法，優化控制策略，使其更適用于復雜的環境，并推動基于5G組網AGV在生產、物流、倉儲中的廣泛應用。同時，也可以采用AGV組網技術，與5G專網相結合，進一步提高AGV的通信能力、運行精度及控制水平。
