AGV車體內安裝驅動器等和常見的機械設備內的電控箱相似，既有共同點又有不同點，尤其是安裝空間可能受限，所以我們主要從以下三點來考慮布局與安裝。

一、單個驅動器的出線面及預留空間

不同品牌，不同型號的驅動器，我們首先考慮的是驅動器的出線方式，緊固方式等占用幾個面。如下方圖示TEC PSM驅動器，出線占了前后兩側的兩個面，其中主回路的緊固螺絲是從驅動器正上方進行鎖緊操作，所以該驅動器的出線、緊固占用了3個面。有些出線就占了側邊的3個面，加上緊固的面，就有4個面。還有一種是所有出線是從頂面出來的，然后從側面的上下左右走線都可以。

我們明白了出線面后，就要考慮出線方式上的不同，如快速接頭端子出線，接線端子出線，DB頭等專用端子出線，既要考慮端子的出線長度，又要考慮端子是否需要其它工具來鎖緊或拆卸，如小一字或十字螺絲刀，大一字或十字螺絲刀，扳手或其它專用工具。在布局設計時既要留出端子插撥，鎖緊的操作空間，還要留有線號標識的辨識空間。尤其是很多專用端子雖然接口相同，但本體有大有小，有長有短，在預留空間大小時要與實際使用的端子尺寸大小相對應。

二、多個驅動器的排列組合布局

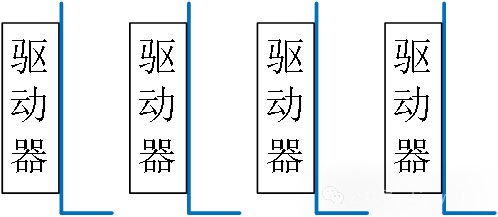

我們確定了每一個驅動器大小及安裝時需要預留的空間后，再來根據AGV車體能夠允許的安裝空間有多大，并且要滿足廠家推薦的多個驅動器之間的間隔距離以利散熱。將多個驅動器從左到右或從上到下一字排開，出線方式為上進下出或左進右出，空間布局上盡量做到橫平豎直井井有條。

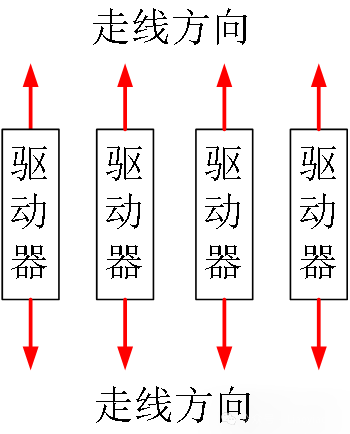

如果允許安裝平面空間不夠，我們在考慮滿足第一點的前提下，可將多個驅動器豎直排列安裝，如下圖所示。此時我們還應該盡量能夠直觀地觀察到驅動器的銘牌標識，狀態指示燈等，以方便日后使用和維護。該種布局非常合適單面包含出線、指示燈、端子鎖緊面并且采用快接端子的驅動器類型。有些驅動器自身就有兩個安裝面，在選擇小安裝面的時候意味著熱傳遞面積小了，所以要充分考慮散熱面積改變帶來的影響，正所謂一體兩面。

三、驅動器散熱底座安裝面的處理與注意事項

驅動器自帶的散熱器多為鋁材質的，形狀有些是平板，有些是翅片，有些是翅片加散熱風扇。如果平板的，通常需要在驅動器安裝面上做拋光處理，不能直接安裝在有油漆覆蓋的表面上（或者尊從廠家的安裝建議），在安裝時安裝面與驅動器底座均勻涂上導熱硅脂，或者與底座面積相同的導熱硅膠片之類的導熱材料，以利驅動器熱量的消散，尤其是大功率的型號。如果是帶有風扇的，必須按要求給風扇供電使之運轉吹風散熱。不論驅動器功率大小，驅動器的固定螺絲必須上全并按要求鎖緊，不得少裝緊固螺絲、未鎖緊或者驅動器底座面與安裝面之間夾帶異物。

控制信號回路、主回路及其它大電流回路，亦需要按要求插緊、鎖緊和固定好，不要電線電纜拉扯受力或隨AGV車晃動，在每一次的拆卸后，在重新連接時都要檢查是否插緊、鎖緊和固定好，以免損壞設備或設備工作異常。

總結：

本文介紹了AGV車上驅動器的布局與安裝注意事項。一定要多參考驅動器手冊上的安裝說明，因為廠家的指導合適絕大多數工況環境的使用，同時，我們也要結合自身實際情況靈活變通，不生搬硬套。如果電控箱內空間狹小而大功率的發熱設備較多，建議增加對流散熱孔或散熱風扇以達到快速散熱的效果。如果驅動器是通過RS232或者485等無專用端子調試接口的，建議在設計時把相關通訊線接到通用端子上引出來。如將RS232通訊口用DB9端子引出來，以便于日后的調試、維護等工作。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。
