一、原理：顛覆傳統結構的電磁動力之源

無框力矩電機（Frameless Torque Motor）是一種革命性的電機設計，其最大特點是完全摒棄傳統電機的外殼、軸承、轉軸等機械結構，僅保留最核心的電磁驅動單元——定子與轉子。

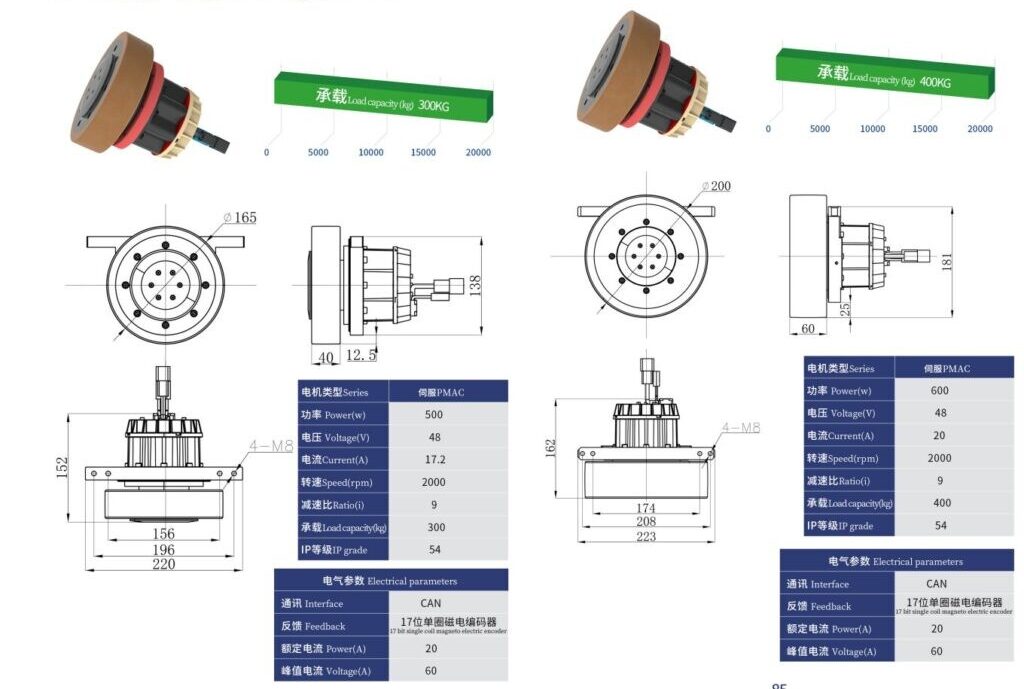

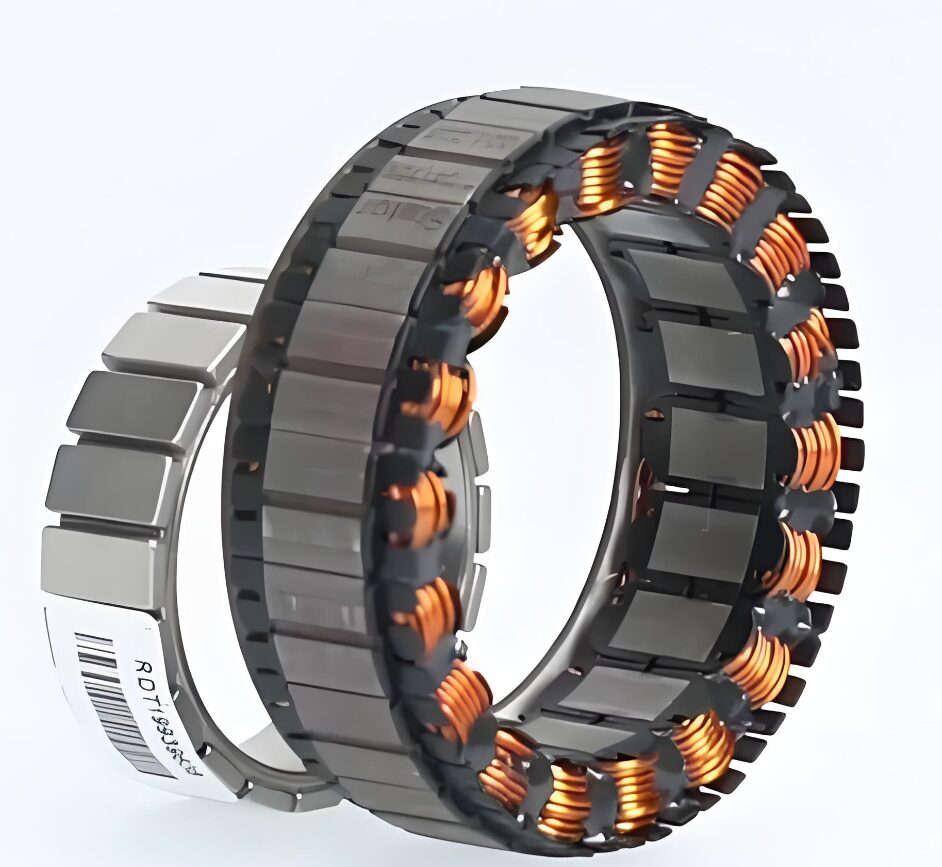

1. 核心組件解析

• 定子：由高精度硅鋼片層疊成環形鐵芯，內部嵌入精密繞制的銅線圈。當三相電流輸入時，線圈產生旋轉磁場，磁場強度與電流頻率、繞組拓撲結構直接相關
• 轉子：采用高性能稀土永磁體（如釹鐵硼）構成環形磁極陣列，通過過盈配合直接安裝在設備主軸上。轉子與定子間的氣隙通?？刂圃?.3-0.8mm，以最大化磁能利用率。

2. 工作原理
當定子繞組通電后，產生的旋轉磁場與轉子永磁體的靜態磁場相互作用，遵循麥克斯韋應力張量原理，在切向產生連續扭矩。由于省去了機械傳動環節，能量轉換效率可達95%以上，且實現“零背隙”精準控制。

二、特點：重新定義驅動系統的性能邊界

1. 極致緊湊與輕量化
無框設計使電機體積減少40%-60%，例如步科股份的KBM-40系列外徑僅40mm，重量不足300g，卻能輸出15Nm峰值扭矩，特別適合人形機器人手指關節等空間受限場景。

2. 動態性能飛躍

• 毫秒級響應：轉子慣量低至傳統電機的1/5，指令響應時間<3ms（數據來源：Allied Motion測試報告），滿足仿生關節每秒10次以上的動作頻率需求。
• 扭矩密度倍增：采用Halbach永磁陣列優化磁場分布，新一代產品如科爾摩根TBM系列扭矩密度突破40Nm/kg，較傳統伺服電機提升3倍。

3. 系統集成革命
可直接嵌入機械臂關節、醫療CT機旋轉架等宿主結構，通過環氧樹脂灌封實現IP67防護等級，省去聯軸器、減速器等中間件，降低系統復雜度與故障率。

三、應用：從精密制造到人形機器人的全面滲透

1. 人形機器人關節驅動

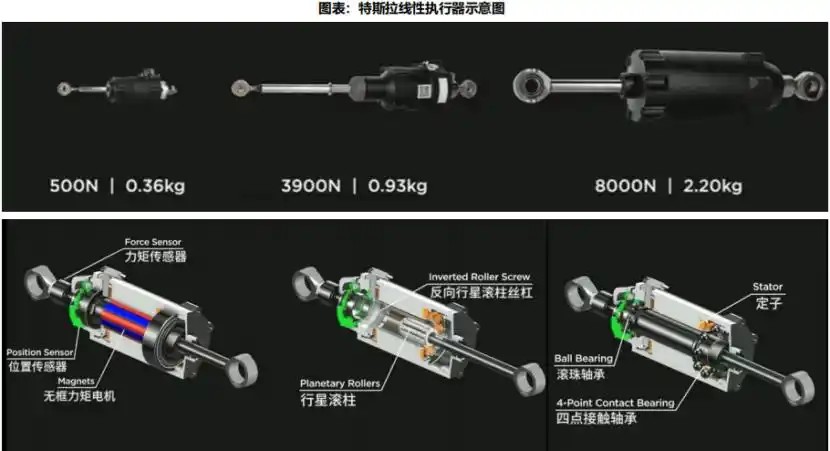

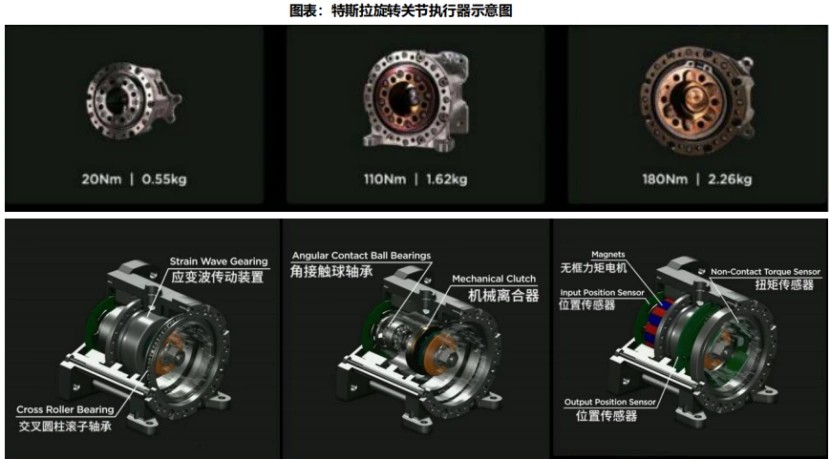

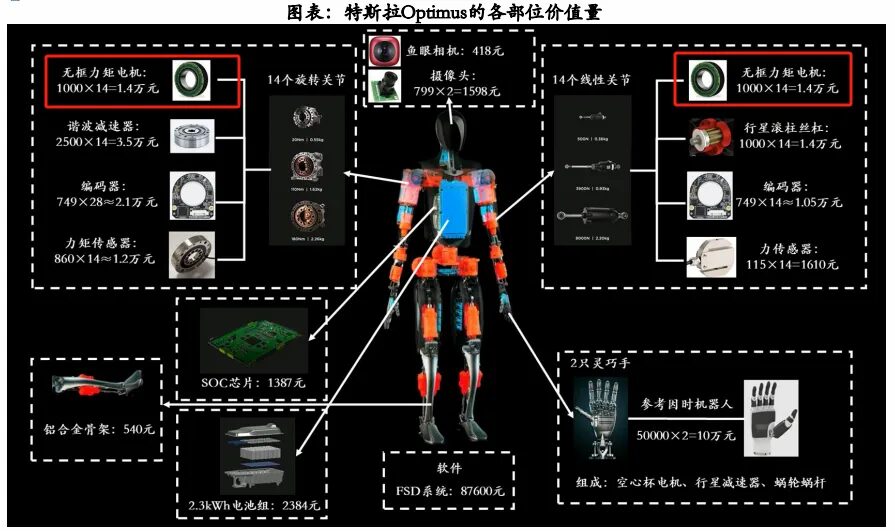

• 特斯拉Optimus：28個關節中14個采用無框力矩電機，實現11自由度手部抓握（單手指關節電機直徑≤25mm）。
• 國產突破：禾川科技與優必選合作開發的Walker X機器人，膝關節電機持續扭矩達180Nm，自重僅1.2kg，支持70kg負載動態行走。

2. 高端裝備領域

• 半導體光刻機：用于晶圓臺納米級定位，重復定位精度±0.1μm（如ASML設備配置方案）。
• 衛星指向機構：適應太空極端溫差（-150℃~+120℃），磁鋼采用釤鈷材料防退磁。

3. 新興市場爆發
2023年人形機器人行業對無框力矩電機的需求激增，單臺用量可達28-40個，預計2025年全球市場規模將突破80億元（數據來源：《人形機器人行業報告》）。

四、競爭格局：國產替代的突圍之路

1. 外資品牌主導高端市場

• 科爾摩根（Kollmorgen）：占據全球60%以上高端份額，TBM系列支持定制化磁場設計，適配2000Nm超大力矩場景。
• 派克漢尼汾（Parker）：Aries系列集成智能傳感器，可實時監測溫度、振動狀態，預防意外停機。

2. 國內廠商快速崛起

• 步科股份：第三代無框電機采用“分段式斜極”技術，將轉矩波動抑制在0.5%以內，打破外資在協作機器人領域的壟斷。
• 禾川科技：聯合高校研發的“磁-熱-力耦合仿真平臺”，使電機設計周期縮短50%，產品線覆蓋Φ15-Φ250全尺寸需求。

五、未來趨勢：材料與智能化的雙重進化

綠色制造：采用水溶性絕緣漆與可回收磁鋼，碳排放較傳統電機降低35%。

超導材料應用：低溫超導繞組可提升扭矩密度至60Nm/kg，實驗室階段已實現突破。

自感知電機：內嵌MEMS傳感器，實時反饋負載變化，使波士頓動力Atlas機器人完成高難度后空翻成為可能。
