在《AGV懸架與制動力矩的計算與評估》一文中，我們介紹了如何計算AGV小車的慣性力、制動力矩以及舵輪上所需要正壓力的大小。今天我們就來介紹一下如何計算與評估AGV在緊急制動時的制動距離。

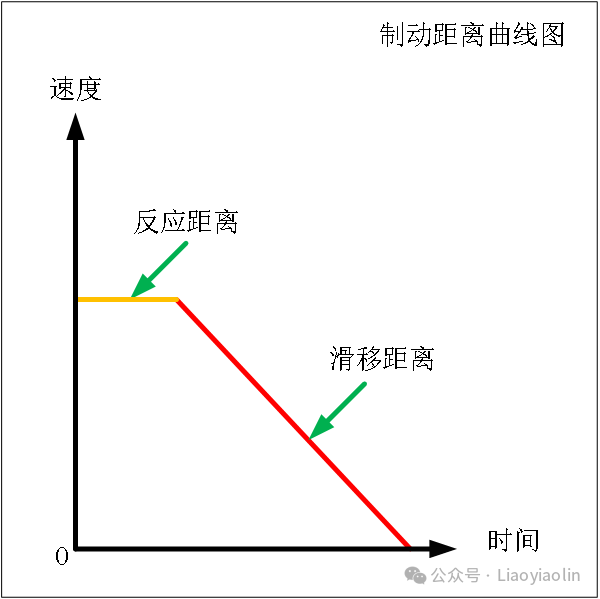

因?yàn)槲覀冊u(píng)估的是以拍下急停按鈕后AGV在執行抱閘動作以及抱死后的移動距離，這里我們可以分兩個階段進行分析，即拍下急停按鈕后整個制動系統的反應時間內的反應距離，在抱死后由于慣性的沖擊導致AGV滑行的滑移距離。如下圖所示：

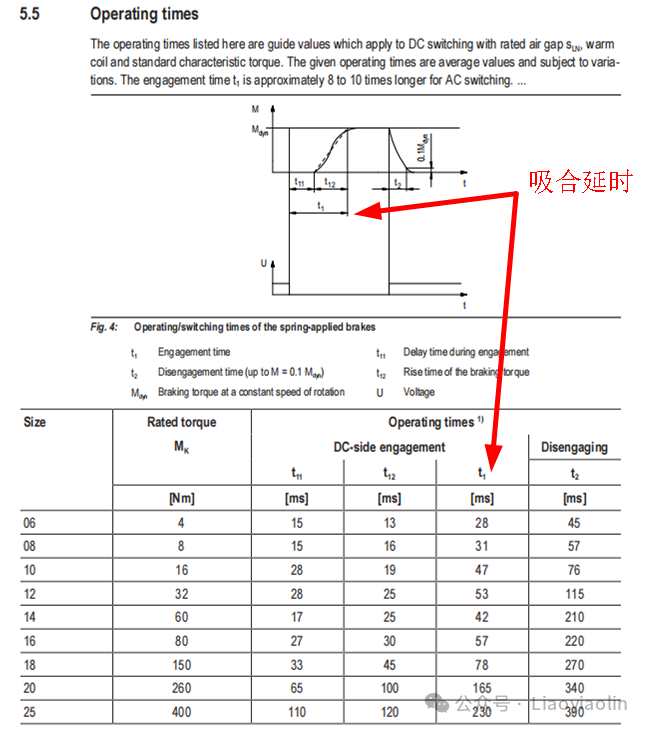

下面我們討論反應距離，反應距離就是從拍下急停按鈕后，由控制系統處理直到制動器完全抱死所需時間內的AGV小車位移距離，其關鍵參數有急停時的運行速度和整個制動系統的反應時間。下圖是某品牌制動器的運行時序參數圖，我們要根據舵輪所使用的型號依表查出制動器在抱閘時的吸合延時時長。

如果是由中間繼電器控制制動器的電源，可疊加中間繼電器的延時幾十毫秒或直接查看實際使用的中間繼電器手冊上的延時時長，若是由驅動器直接控制則可忽略不計。為了評估計算示例方便，我們?nèi)≈苿?dòng)系統的反應時間100ms即0.1s進行評估，同時假設AGV小車在1m/s時緊急制動，測該AGV小車的制動反應距離為：

反應距離=vt=1m/s*0.1s=0.1m

在制動器完全抱死后，AGV小車的滑移距離與輪子跟地面的摩擦系數和減速度相關，我們假設輪子與地面的綜合摩擦系數為0.2，則滑移距離為：

滑移距離=v2/(2μg)=1*1/(2*0.2*10)=0.25m

AGV小車總的制動距離為：

制動距離=反應距離+滑移距離=0.1+0.25=0.35m

總結：

本文介紹了AGV的制動距離計算方法，從計算過程中可以看出，緊急制動距離中的反應距離與制動時的速度、整個制動系統的延時正相關；滑移距離與制動時的初始速度正相關，與摩擦系數負相關。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。
