二、四大核心應用場景

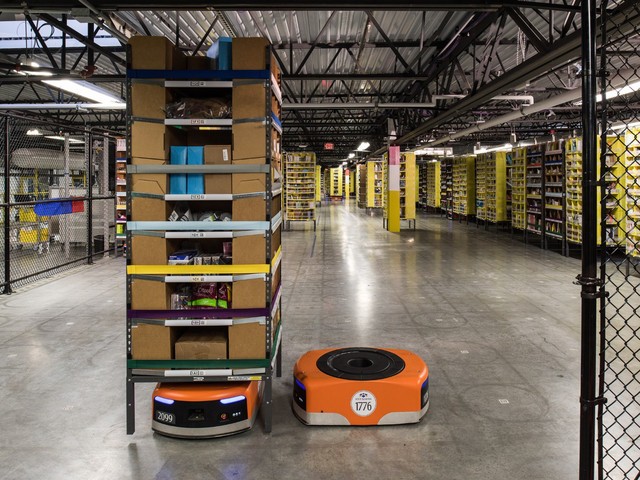

1.?物流倉儲?：差速輪型AGV在物流倉儲中應用廣泛，特別是在環境較好的電商、零售等倉庫場景中。例如，亞馬遜的KIVA機器人就采用了差速輪型AGV，適用于高密度存儲和快速揀選的環境?，比如大于1.5m/s, 2m/s在運行速度。

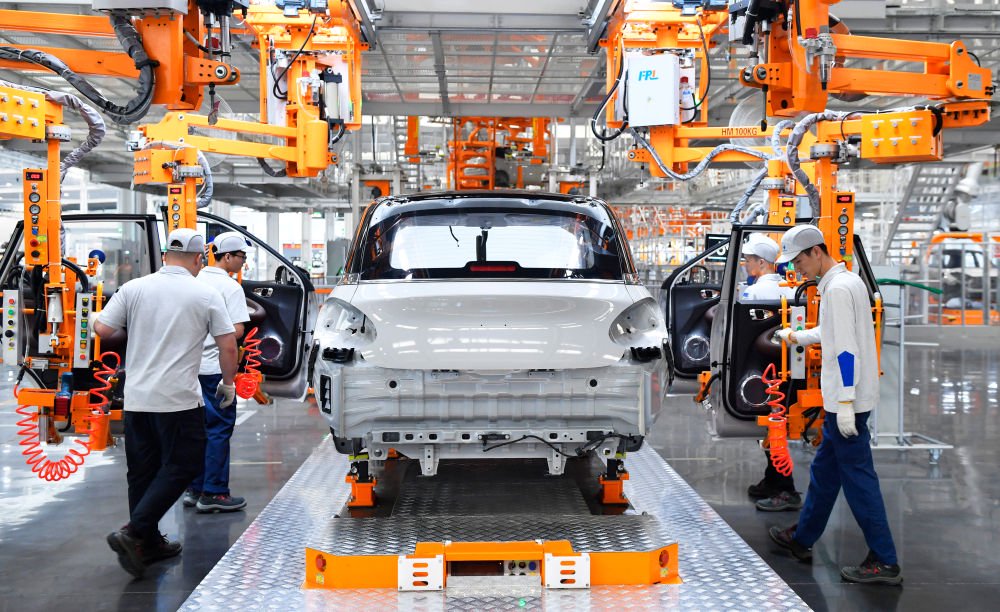

2.?汽車制造?：差速輪型AGV適用于汽車制造等需要高精度定位和靈活機動的工業場景。盡管現代AGV更多采用舵輪系統以適應更復雜和精確的操作需求，但差速輪系統在成本和復雜性較低、對精度要求不高的應用場合仍有其優勢?，如85mm輪子直徑的差速輪單元，承載可以大于800KG。

3.?半導體行業?：差速輪型AGV也適用于半導體等需要高精度定位和靈活機動的行業。差速輪通過兩側驅動輪的轉速差異實現轉向，適用于對成本和復雜性要求相對較低的應用場合?。在保證同樣驅動負載的同時，總體成本可以比普通舵輪低15%左右。

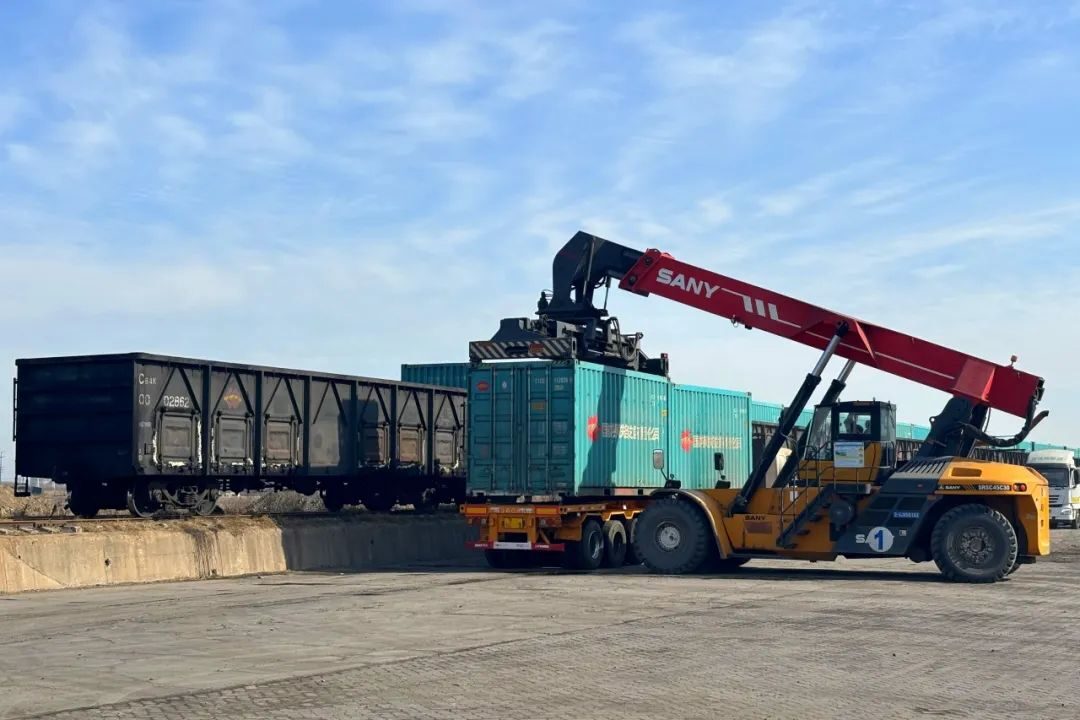

4.?重載物流系統?：針對重載物流系統，差速輪模組產品能夠提供高效驅動和精準控制。對于5噸及以上的重載差速輪模組產品適用于運輸重量大、安全性要求高、轉運空間狹小的場景，能夠?qū)崿F(xiàn)高效靈活的全向運動和精準的舉升調平控制?。

三、江蘇億控差速輪單元：以技術創新破解行業痛點

盡管差速輪單元在多個場景中展現普適性，但實際應用中仍面臨高負載與靈活性難以兼顧、復雜環境適應性不足、長期運行穩定性差等挑戰。江蘇億控基于22年技術積累，推出全場景覆蓋的差速輪單元解決方案，以模塊化設計與高性能驅動系統，重新定義行業標準：

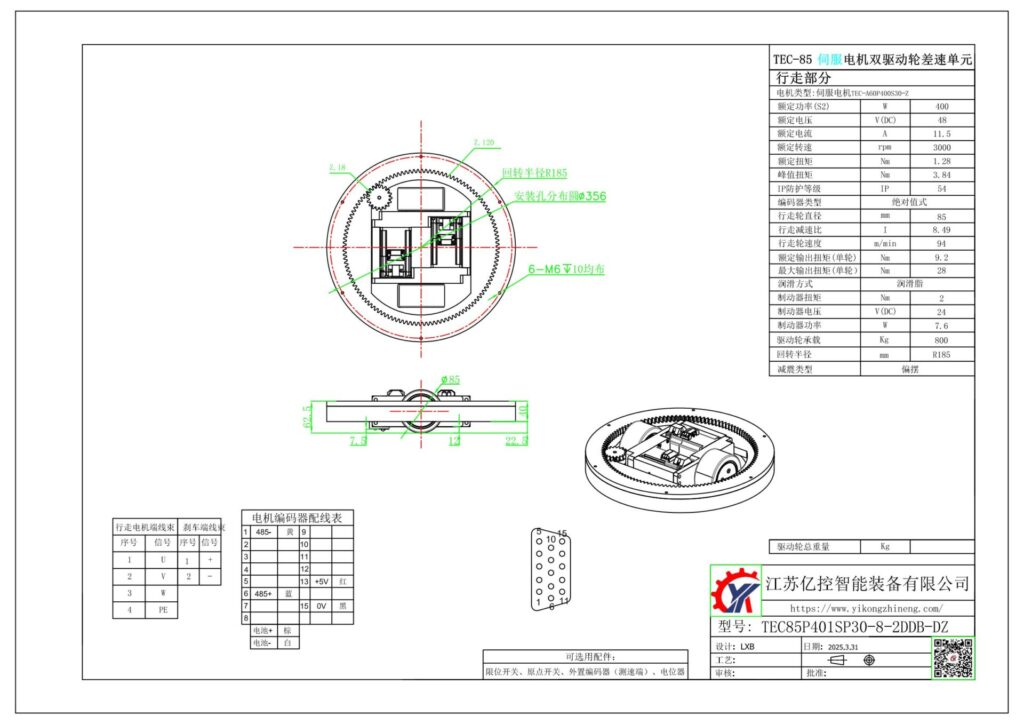

1. 輪子直徑尺寸范圍覆蓋：85mm, 120, 150, 180, 220, 250, 270, 300mm各個系列，差速輪承載可以最大到5噸。
2. 配套永磁伺服電機，24V,48V，72V,80V,96V可選擇。電機配套增量式，或者絕對值編碼器。
3. 可以選擇不同的減速比，差速輪單元的速度最大可以到3m/s。
4. 配套江蘇億控自行研發的伺服驅動器，PSL, PSM, PSH等型號。
5. 減震彈簧可選，坡度運行時，保證更好的操作性和穩定性。

AGV差速輪單元：驅動智能物流的“核心引擎”最先出現在億控智能裝備。

親愛的“億”家人，我們即將踏上前往德國斯圖加特的征程，參加備受矚目的LogiMAT展會！展會將于2025年3月11日至13日在德國斯圖加特國際展覽中心舉行。這是全球領先的內部物流及供應鏈管理展覽會，匯聚來自世界各地的制造企業、物流服務商及技術創新企業，展示智能倉儲、自動化搬運、供應鏈管理、機器人及AI技術等前沿解決方案。

LogiMAT展會作為全球領先的內部物流展，覆蓋物料搬運、倉儲自動化、叉車設備、供應鏈數字化及智能化等核心領域。在這里，每年都吸引來自全球的業內專家、企業決策者及技術創新者，共同探討行業發展趨勢。

此次參展，我們也帶著滿滿的誠意和成果。我們將展示公司在物流領域的創新產品和解決方案，與全球同行交流切磋，汲取靈感，進一步提升我們的技術水平和服務能力。同時，我們期待通過這次展會，與更多志同道合的伙伴攜手合作，共同推動物流行業的發展，為客戶提供更優質、高效的物流服務。

在本次展會上，我們將看到眾多前沿科技成果。展示人工智能、無人駕駛叉車、智能倉儲系統、數字供應鏈等前沿技術。AGV/AMR技術的新突破，將使物流運輸更加智能和高效，它們能靈活穿梭于復雜的倉儲環境，精準完成貨物搬運任務；先進的倉儲自動化系統，如高速穿梭車與智能貨架的完美配合，實現貨物的快速存儲與檢索，大大提升倉儲空間利用率和作業效率；還有智能分揀系統，憑借高速、精準的特點，能輕松應對海量包裹的分類工作，為電商和快遞行業的發展提供有力支持。

除了琳瑯滿目的展品，展會期間還將舉辦一系列精彩紛呈的論壇和活動。行業大咖分享供應鏈優化、可持續物流、智能制造等最新研究成果和實踐經驗。分享行業最新研究成果和實踐經驗，為我們帶來新的啟發和思路。在這里，我們不僅能拓寬視野，了解全球物流行業的最新動態，還能與同行們建立緊密聯系，尋找潛在的合作機會。

未來幾天，我們將在展會現場為大家?guī)淼谝皇值膱?bào)道和精彩的分享。請持續關注我們的公眾號，一起感受這場物流盛會的魅力，共同見證物流行業的創新與變革！讓我們?cè)诘聡箞D加特，不見不散！

過去22年來，江蘇億控智能裝備有限公司專注于移動機器人（AGV/AMR）核心部件的研發、生產和銷售，產品包括驅動輪、電機控制器、差速輪、減速電機、伺服電機等。憑借過硬的技術、可靠的質量和有競爭力的價格，億控智能已經成長為中國最大的移動機器人集成供應商之一。我們?yōu)閲鴥?nèi)外眾多行業的客戶提供解決方案和優質產品。

億控智能奔赴德國LogiMAT展會,共赴物流行業盛會！最先出現在億控智能裝備。

在觀察波士頓動力等公司的人形機器人時，我們常會被它們流暢靈活的動作所吸引。其實，這些精準運動的實現離不開內部“關節”中的核心部件——減速器。它們不僅保證了動作的平穩和精準，還使得機器人在復雜工況下依然能展現出優異的運動性能。本文將深入介紹在機器人中應用廣泛的三種減速器：RV 減速器、諧波減速器和行星減速器，詳細探討它們的工作原理、性能特點以及在機器人各部位的應用布局。

一、三種減速器的結構與工作原理

1. RV 減速器 —— 剛?cè)峒鎮涞呐ぞ貍鬟f方案

結構與原理
RV 減速器（Rotary Vector Reducer）是一種由兩級傳動機構組合而成的精密裝置。其前級為行星齒輪系統，后級采用擺線針輪傳動。輸入軸帶動行星齒輪旋轉，齒輪群圍繞中心運動，并同時驅動擺線針輪產生反向低速旋轉。這種設計在有限空間內實現了較大的傳動比，并保證了剛性與高精度，使其在應對高負載和大扭矩時表現得十分可靠。

典型應用

常用于機器人腰部、腿部等承重關節；

能夠?yàn)閳?zhí)行高強度動作（如搬運重物、奔跑、跳躍）的部位提供穩定且強大的動力支持。

2. 諧波減速器 —— 利用柔性變形實現精密傳動

結構與原理
諧波減速器（Harmonic Drive）由波發生器、柔輪和剛輪三部分構成。工作時，波發生器（通常呈橢圓或多邊形）置入柔輪內，迫使柔輪產生彈性變形，從而使柔輪的長軸兩端與剛輪實現充分嚙合，而短軸兩端則脫離接觸。隨著波發生器的旋轉，柔輪與剛輪之間產生連續的齒間錯合和脫合過程，從而實現減速傳動。該傳動方式使得諧波減速器具有高傳動比、極高精度以及幾乎無背隙的優點。

典型應用

適用于對精度要求極高的部位，如人形機器人的手臂、手腕；

在需要進行精細操作（如抓取小零件、精密裝配）的場合，能夠?qū)崿F(xiàn)流暢而精準的運動。

3. 行星減速器 —— 結構緊湊、傳動高效的方案

結構與原理
行星減速器（Planetary Reducer）基于行星齒輪傳動原理，由太陽輪、行星齒輪、行星架和內齒圈構成。當輸入軸驅動太陽輪旋轉時，行星齒輪圍繞太陽輪公轉并同時自轉，與內齒圈嚙合，將動力均勻分配后傳遞給輸出端。通過調整各齒輪的齒數，可以實現所需的減速比。該結構設計緊湊，傳動效率高，且成本相對較低。

典型應用

常用于機器人旋轉關節及對扭矩要求適中但需高傳動效率的部位；

在機器人腿部和頭部旋轉關節等位置，為整體運動提供穩定而高效的動力傳遞。

二、減速器各自的性能特點

扭矩與負載能力

RV 減速器
憑借獨特的雙級傳動結構，它能輸出較大的扭矩，并在高負載工況下依然保持良好的剛性，非常適合承擔機器人主要承重部位的工作任務。

諧波減速器
盡管體積小巧，但采用多齒嚙合設計使得其在輕負載條件下依然能保持高精度傳動。其設計更側重于細膩、精密的運動控制。

行星減速器
通過多個行星齒輪均衡分載，在傳遞中等扭矩時表現出較高的傳動效率和穩定性，適用于對負載和傳動效率都有要求的部位。

精度與穩定性

諧波減速器
由于利用柔性變形與多點嚙合，其傳動誤差極小，可實現幾乎無背隙運動，滿足高精度定位的需求。

RV 減速器
其剛性結構設計使得在長時間高負載運作中，運動精度能夠保持穩定，適合需要長時間連續工作的工業環境。

行星減速器
采用多點均衡傳動方式，在保證傳動穩定性的同時，也能滿足大部分精密應用的需求。

體積與重量

諧波減速器
體積較小、重量輕，在輸出相同扭矩時相比傳統方案可大幅減小體積和重量，特別適合對空間和重量有較高要求的輕載部位。

RV 減速器
盡管為了保證高負載承受能力而體積較大，但在相應的應用場景中，這種設計是保證性能的必要選擇。

行星減速器
結構緊湊、功率密度較高，兼顧了體積、重量和傳動效率，適用于對成本和效率均有一定要求的應用場景。

三、機器人關節中的應用布局

1. 承重關節

在機器人腰部、腿部等承重部位，RV 減速器常被選用。其出色的扭矩輸出和高負載承受能力使得機器人在行走、奔跑、跳躍等復雜動作中依然能保持平穩與穩定，正如人體中的腰部和腿部在支撐和運動中的關鍵作用。

2. 精密操作部位

在人形機器人的手臂、手腕等部位，對運動精度和靈敏度要求較高時，諧波減速器憑借其小巧結構和無背隙設計成為理想選擇。它可以幫助機器人完成諸如抓取、裝配及其他需要微小誤差控制的精細任務。

3. 旋轉及靈活關節

行星減速器因其高效的動力傳遞和穩定性，常應用于機器人旋轉關節或部分對扭矩要求中等的部位。例如，在頭部旋轉或腿部局部關節設計中，它既保證了傳動效率，又有助于整體結構的緊湊布局。

四、總結與展望

隨著人形機器人技術的不斷進步，減速器作為其核心傳動元件，其設計和制造工藝也在不斷優化。不同類型的減速器各自具備獨特優勢：

RV 減速器為承重和高負載部位提供強大支撐；

諧波減速器則以其精密、高效的小型化優勢滿足精細操作需求；

行星減速器在緊湊結構和高傳動效率方面展現出穩定性能。

未來，隨著材料創新、結構優化和制造工藝的進一步改進，我們有理由期待減速器在高精度、高扭矩及輕量化方面將迎來更多突破，同時也將為國產技術的持續進步提供有力支持。機器人各關鍵部件的協同發展，將不斷推動智能制造和自動化技術邁向更高水平。

如果你對機器人及傳動技術充滿熱情，歡迎關注相關公眾號，一起探索更多技術背后的奧秘！

機器人關節的幕后英雄 —— 探秘減速器的奧秘最先出現在億控智能裝備。

一、單個驅動器的出線面及預留空間

不同品牌，不同型號的驅動器，我們首先考慮的是驅動器的出線方式，緊固方式等占用幾個面。如下方圖示TEC PSM驅動器，出線占了前后兩側的兩個面，其中主回路的緊固螺絲是從驅動器正上方進行鎖緊操作，所以該驅動器的出線、緊固占用了3個面。有些出線就占了側邊的3個面，加上緊固的面，就有4個面。還有一種是所有出線是從頂面出來的，然后從側面的上下左右走線都可以。

我們明白了出線面后，就要考慮出線方式上的不同，如快速接頭端子出線，接線端子出線，DB頭等專用端子出線，既要考慮端子的出線長度，又要考慮端子是否需要其它工具來鎖緊或拆卸，如小一字或十字螺絲刀，大一字或十字螺絲刀，扳手或其它專用工具。在布局設計時既要留出端子插撥，鎖緊的操作空間，還要留有線號標識的辨識空間。尤其是很多專用端子雖然接口相同，但本體有大有小，有長有短，在預留空間大小時要與實際使用的端子尺寸大小相對應。

二、多個驅動器的排列組合布局

我們確定了每一個驅動器大小及安裝時需要預留的空間后，再來根據AGV車體能夠允許的安裝空間有多大，并且要滿足廠家推薦的多個驅動器之間的間隔距離以利散熱。將多個驅動器從左到右或從上到下一字排開，出線方式為上進下出或左進右出，空間布局上盡量做到橫平豎直井井有條。

如果允許安裝平面空間不夠，我們?cè)诳紤]滿足第一點的前提下，可將多個驅動器豎直排列安裝，如下圖所示。此時我們還應該盡量能夠直觀地觀察到驅動器的銘牌標識，狀態指示燈等，以方便日后使用和維護。該種布局非常合適單面包含出線、指示燈、端子鎖緊面并且采用快接端子的驅動器類型。有些驅動器自身就有兩個安裝面，在選擇小安裝面的時候意味著熱傳遞面積小了，所以要充分考慮散熱面積改變帶來的影響，正所謂一體兩面。

三、驅動器散熱底座安裝面的處理與注意事項

驅動器自帶的散熱器多為鋁材質的，形狀有些是平板，有些是翅片，有些是翅片加散熱風扇。如果平板的，通常需要在驅動器安裝面上做拋光處理，不能直接安裝在有油漆覆蓋的表面上（或者尊從廠家的安裝建議），在安裝時安裝面與驅動器底座均勻涂上導熱硅脂，或者與底座面積相同的導熱硅膠片之類的導熱材料，以利驅動器熱量的消散，尤其是大功率的型號。如果是帶有風扇的，必須按要求給風扇供電使之運轉吹風散熱。不論驅動器功率大小，驅動器的固定螺絲必須上全并按要求鎖緊，不得少裝緊固螺絲、未鎖緊或者驅動器底座面與安裝面之間夾帶異物。

控制信號回路、主回路及其它大電流回路，亦需要按要求插緊、鎖緊和固定好，不要電線電纜拉扯受力或隨AGV車晃動，在每一次的拆卸后，在重新連接時都要檢查是否插緊、鎖緊和固定好，以免損壞設備或設備工作異常。

總結：

本文介紹了AGV車上驅動器的布局與安裝注意事項。一定要多參考驅動器手冊上的安裝說明，因?yàn)閺S家的指導合適絕大多數工況環境的使用，同時，我們也要結合自身實際情況靈活變通，不生搬硬套。如果電控箱內空間狹小而大功率的發熱設備較多，建議增加對流散熱孔或散熱風扇以達到快速散熱的效果。如果驅動器是通過RS232或者485等無專用端子調試接口的，建議在設計時把相關通訊線接到通用端子上引出來。如將RS232通訊口用DB9端子引出來，以便于日后的調試、維護等工作。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據。

AGV驅動器布局與安裝要點最先出現在億控智能裝備。

根據客戶具體需求數據，我司的業務小哥們對這類計算熟練的很，很快就遴選出了我司標準舵輪TEC167P102SF30-29-22HS。計算參數表和舵輪參數圖如下：

在舵輪選型完后，客戶又提出為了確保安全，在緊急情況下的AGV小車制動能力是多少，希望有具體的參考數據。我們通常只計算舵輪的牽引力，很少涉及制動力的計算與評估，尤其是在AGV運行時的直接剎車制動數據。為客戶解疑釋惑是我司的服務宗旨，就這個機會我們一起討論一下AGV在緊急制動時的相關情況。

在計算與評估前，我們先要確定幾個前提條件：

一是不能讓舵輪打滑，一旦打滑意味著制動失效；

二是干擾因素太多，該類計算僅做為方向性的參考依據，當然，如果能夠提供詳細的現場關鍵數據，則評估數據就是實際數據；

三是AGV在執行這種非常規性動作時，一定要有相應的措施來保證整個系統的平穩性與可靠性。

下面以我司TEC167P102SF30-29-22HS舵輪結合客戶AGV小車來計算制動能力究竟有多大。

首先我們看看客戶AGV的慣性力有多大，小車總重2t，根據?F=ma，a=(Vt-V0)/t，我們假設小車在1S內緊急制動停下來，制動后速度為0，即a=Vt：

?F_慣性力=ma=mVt=2000*2/3.6=1111N

說明在客戶最高速度運行時，如果要將AGV剎停，其阻力必須大于1111N。

然后我們?cè)賮砜炊孑喌闹苿?dòng)力有多大，制動器額定力矩6Nm，減速機29，輪徑167mm，折算到輪邊力為：

F_{制動力}=6*29/0.167*2=2083N

說明在剎車時制動器的額定力是2083N，數據上比AGV小車的慣性力要大得多。

再次，我們來考慮舵輪能夠釋放出這個制動力的前提條件是舵輪不能打滑，而舵輪不打滑又與其上的正壓力及與地面的摩擦系數有關，假設舵輪上方的正壓力為500kg，與地面的靜摩擦系數為0.4，此時舵輪可承受的最大推力為：

F_推力<500*10*0.4=2000N≈2083N

最后，我們來計算一下舵輪上的最小正壓力來實現客戶的需求：

N_正壓力>1111/10/0.4=278kg

依據《AGV懸架分析①彈簧勁度系數和預壓縮量計算》所提供的方法，我們?cè)谠O(shè)計懸架選擇彈簧勁度系數以及預壓縮量時，就要保證AGV車輛在任意位置都能滿足N_正壓力的極限值。

總結：

本文除介紹了我司TEC167P102SF30-29-22HS舵輪的制動力大小外，還討論了客戶AGV使用該型號舵輪緊急制動時對懸架設計的要求。另外，因?yàn)橹苿?dòng)發生時電機還在高速旋轉，我們建議在剎車信號發出前，先讓電機驅動器“自由停車”、“快速停車”、“緊急停車”等解除對電機的驅動電流，以免引起驅動器故障甚至導致其損壞。工作中具體問題具體分析才是重中之重，請勿簡單套用或斷章取義文中某些內容作為您的參考依據

AGV懸架與制動力矩的計算與評估最先出現在億控智能裝備。

產品介紹

產品參數

圖紙下載

TEC-150-DD差速輪組底盤

億控TEC-150差速輪底盤是一款，安裝方便，高性能、低重心的移動驅動系統。通過左右驅動輪的獨立控制，配有1000w高性能伺服電機，能達到6噸的負載。實現前進、后退、轉彎以及原地旋轉等靈活運動功能，滿足高效移動，精準控制的需求。適用于多種自動化設備和移動機器人場景

---

產品簡介Product Description

億控TEC-120，TEC-150差速輪底盤是一款，安裝方便，高性能、低重心的移動驅動系統。通過左右驅動輪的獨立控制，配有1000w高性能伺服電機，能達到6噸的負載。實現前進、后退、轉彎以及原地旋轉等靈活運動功能，滿足高效移動，精準控制的需求。適用于多種自動化設備和移動機器人場景

產品特點：

1.結構緊湊，安裝高度低：設計高度優化，重心更低，有效提升設備穩定性，同時節省垂直空間，適配于有限高度環境。

2.高靈活性：通過左右輪差速控制，實現精準轉向與原地旋轉，適合狹小空間內的高效作業。

3.高可靠性：選用高質量材料及成熟的電機傳動系統，保證長期穩定運行，維護便捷。

4.維護便捷：驅動系統簡化，容易安裝與拆卸。電機和差速控制系統成熟，故障率低，便于日常維護和保養。

應用場景：

1.小型立體倉儲AGV：穿行于貨架下方，搬運物料與訂單揀選。

2.低高度貨物搬運機器人：在堆垛機和貨架系統中高效運行。

3.設備底盤機器人：輕松穿過狹小空間，提升生產線柔性化程度。

4.送餐機器人、配送機器人：在餐廳或商超環境中高效移動、配送物品。

5.小型智能巡檢機器人：適用于工廠、數據中心、變電站等需要低高度巡檢的環境。

億控TEC-150-DD差速輪組底盤產品參數

億控TEC-150-DD差速輪組底盤參數表，請根據參數表確定需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

電機類型	伺服
功率[W]	1000
電壓[V]	48
電流[A]	25
轉速[rpm]	3000
扭矩[Nm]	3.2
IP等級	54
——	——
牽引變速箱	–
傳動比[I]	27
額定輸出扭矩[Nm]	50
最大加速力矩[Nm]	90
最大徑向載荷[N]	6500
最大軸向載荷[N]	1000

下載資料文檔

TEC-150-DD差速輪組底盤相關文檔下載

產品參數圖

TEC150P102SP30-27-2DD

下載

產品3D模型工程圖

TEC150P102SP30-27-2DD-A(2)

下載

TEC-150-DD差速輪組底盤最先出現在億控智能裝備。

產品介紹

產品參數

圖紙下載

產品相冊

TEC-120-DD差速輪組底盤

億控TEC-120差速輪底盤是一款，安裝方便，高性能、低重心的移動驅動系統。通過左右驅動輪的獨立控制，配有1000w高性能伺服電機，能達到6噸的負載。實現前進、后退、轉彎以及原地旋轉等靈活運動功能，滿足高效移動，精準控制的需求。適用于多種自動化設備和移動機器人場景。

---

產品簡介Product Description

產品簡介：

億控TEC-120，TEC-150差速輪底盤是一款，安裝方便，高性能、低重心的移動驅動系統。通過左右驅動輪的獨立控制，配有1000w高性能伺服電機，能達到6噸的負載。實現前進、后退、轉彎以及原地旋轉等靈活運動功能，滿足高效移動，精準控制的需求。適用于多種自動化設備和移動機器人場景

產品特點：

1.結構緊湊，安裝高度低：設計高度優化，重心更低，有效提升設備穩定性，同時節省垂直空間，適配于有限高度環境。

2.高靈活性：通過左右輪差速控制，實現精準轉向與原地旋轉，適合狹小空間內的高效作業。

3.高可靠性：選用高質量材料及成熟的電機傳動系統，保證長期穩定運行，維護便捷。

4維護便捷：驅動系統簡化，容易安裝與拆卸。電機和差速控制系統成熟，故障率低，便于日常維護和保養。

應用場景：

1.小型立體倉儲AGV：穿行于貨架下方，搬運物料與訂單揀選。

2.低高度貨物搬運機器人：在堆垛機和貨架系統中高效運行。

3.設備底盤機器人：輕松穿過狹小空間，提升生產線柔性化程度。

4.送餐機器人、配送機器人：在餐廳或商超環境中高效移動、配送物品。

5.小型智能巡檢機器人：適用于工廠、數據中心、變電站等需要低高度巡檢的環境。

億控TEC-120-DD差速輪組底盤產品參數

億控TEC-120-DD差速輪組底盤參數表，請根據參數表確定需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

電機類型	伺服/DC/AC
功率[W]	1000
電壓[V]	48
電流[A]	25
轉速[rpm]	3000
扭矩[Nm]	3.18
IP等級	54
——	——
傳動比[I]	27
額定輸出扭矩[Nm]	70
最大加速和制動扭矩[Nm]	126
容許最大徑向載荷[N]	6500
容許最大軸向載荷[N]	1000

下載資料文檔

TEC-120-DD差速輪組底盤相關文檔下載

產品參數圖

TEC120P102SP30-27-2DD(1)

下載

產品3D模型工程圖

TEC120P102SP30-27-2DD(2)

下載

產品型號圖集

TEC-120-DD差速輪組底盤產品圖集

TEC-120-DD差速輪組底盤最先出現在億控智能裝備。

產品介紹

產品參數

圖紙下載

產品相冊

3D圖預覽

TEC-250系列差速輪

TEC-250差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

---

產品簡介Product Description

TEC-250差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

產品特點：

● 緊湊設計： TEC-250差速輪的緊湊設計使其適用于有限空間，如小型機器人、自動化設備和機械裝置。
● 高性能電機： 它可配備高性能的伺服、直流或交流電機，提供多種動力選擇，以滿足不同應用的需求。
● 穩定承載： 盡管尺寸小巧，TEC-250差速輪仍能承受高達500kg的負載，適合處理各種輕型到中型應用。
● 防護等級高： 具備IP65的防護等級，可應對一些惡劣的工作環境，如塵埃和濕度。

應用產品舉例：

1.清潔機器人： TEC-250差速輪適用于小型清潔機器人，如自動吸塵器和地板清潔機。它們能夠在家庭、商業和工業環境中靈活導航，確保地面的高效清潔。

2.自動化設備： 這些差速輪可以嵌入自動化設備，如小型裝配線、包裝機和自動化測試設備。它們提供了可靠的機動性，有助于提高生產效率。

3.小型機器人： TEC-250差速輪可用于小型移動機器人，如教育機器人、娛樂機器人和研究用機器人。它們使這些機器人具備精確的運動控制和靈活的移動能力。

4.醫療設備： 在醫療領域，TEC-250差速輪可用于小型移動醫療設備，如電動輪椅、機器人外骨骼和移動的醫療設備。它們有助于提高病人的生活質量和醫療服務的效率。

盡管TEC-250差速輪的尺寸相對較小，但其高性能和多功能性使其適用于各種應用，從清潔機器人到小型機器人和自動化設備。它們提供了高度可靠的機動性和控制，有助于改進各種領域的應用性能。

TEC-250系列差速輪產品參數

TEC-250系列差速輪參數表，請根據參數表確定需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

	參數
電機類型	伺服/DC/AC
功率[W]	1500
電壓[V]	48
電流[A]	45
轉速[rpm]	3000
額定力矩[Nm]	–
減速比[i]	15/30
承載[kg]	1400
IP等級	65

下載資料文檔

TEC-250系列差速輪相關文檔下載

產品參數圖

產品3D模型工程圖

產品型號圖集

TEC-250系列差速輪產品圖集

億控TEC-250系列差速輪

億控TEC-250系列差速輪

億控TEC-250系列差速輪

億控TEC-250系列差速輪

TEC-250系列差速輪最先出現在億控智能裝備。

產品介紹

產品參數

圖紙下載

產品相冊

3D圖預覽

TEC-240系列差速輪

TEC-240差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

---

產品簡介Product Description

TEC-240差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

產品特點：

● 緊湊設計： TEC-240差速輪的緊湊設計使其適用于有限空間，如小型機器人、自動化設備和機械裝置。
● 高性能電機： 它可配備高性能的伺服、直流或交流電機，提供多種動力選擇，以滿足不同應用的需求。
● 穩定承載： 盡管尺寸小巧，TEC-240差速輪仍能承受高達500kg的負載，適合處理各種輕型到中型應用。
● 防護等級高： 具備IP65的防護等級，可應對一些惡劣的工作環境，如塵埃和濕度。

應用產品舉例：

1.清潔機器人： TEC-240差速輪適用于小型清潔機器人，如自動吸塵器和地板清潔機。它們能夠在家庭、商業和工業環境中靈活導航，確保地面的高效清潔。

2.自動化設備： 這些差速輪可以嵌入自動化設備，如小型裝配線、包裝機和自動化測試設備。它們提供了可靠的機動性，有助于提高生產效率。

3.小型機器人： TEC-240差速輪可用于小型移動機器人，如教育機器人、娛樂機器人和研究用機器人。它們使這些機器人具備精確的運動控制和靈活的移動能力。

4.醫療設備： 在醫療領域，TEC-240差速輪可用于小型移動醫療設備，如電動輪椅、機器人外骨骼和移動的醫療設備。它們有助于提高病人的生活質量和醫療服務的效率。

盡管TEC-240差速輪的尺寸相對較小，但其高性能和多功能性使其適用于各種應用，從清潔機器人到小型機器人和自動化設備。它們提供了高度可靠的機動性和控制，有助于改進各種領域的應用性能。

TEC-240系列差速輪產品參數

TEC-240系列差速輪參數表，請根據參數表確定需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

	參數
電機類型	伺服/DC/AC
功率[W]	750
電壓[V]	48
電流[A]	19.6
轉速[rpm]	3000
額定力矩[Nm]	–
減速比[i]	15
承載[kg]	600
IP等級	65

下載資料文檔

TEC-240系列差速輪相關文檔下載

產品參數圖

產品3D模型工程圖

產品型號圖集

TEC-240系列差速輪產品圖集

億控TEC-240系列差速輪

億控TEC-240系列差速輪

億控TEC-240系列差速輪

億控TEC-240系列差速輪

TEC-240系列差速輪最先出現在億控智能裝備。

產品介紹

產品參數

圖紙下載

產品相冊

3D圖預覽

TEC-220系列差速輪

TEC-220差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

---

產品簡介Product Description

TEC-220差速輪是TEC系列常用差速輪型號之一，具有強大的性能和功能，適用于各種應用場景。

產品特點：

● 緊湊設計： TEC-220差速輪的緊湊設計使其適用于有限空間，如小型機器人、自動化設備和機械裝置。
● 高性能電機： 它可配備高性能的伺服、直流或交流電機，提供多種動力選擇，以滿足不同應用的需求。
● 穩定承載： 盡管尺寸小巧，TEC-220差速輪仍能承受高達500kg的負載，適合處理各種輕型到中型應用。
● 防護等級高： 具備IP65的防護等級，可應對一些惡劣的工作環境，如塵埃和濕度。

應用產品舉例：

1.清潔機器人： TEC-220差速輪適用于小型清潔機器人，如自動吸塵器和地板清潔機。它們能夠在家庭、商業和工業環境中靈活導航，確保地面的高效清潔。

2.自動化設備： 這些差速輪可以嵌入自動化設備，如小型裝配線、包裝機和自動化測試設備。它們提供了可靠的機動性，有助于提高生產效率。

3.小型機器人： TEC-220差速輪可用于小型移動機器人，如教育機器人、娛樂機器人和研究用機器人。它們使這些機器人具備精確的運動控制和靈活的移動能力。

4.醫療設備： 在醫療領域，TEC-220差速輪可用于小型移動醫療設備，如電動輪椅、機器人外骨骼和移動的醫療設備。它們有助于提高病人的生活質量和醫療服務的效率。

盡管TEC-220差速輪的尺寸相對較小，但其高性能和多功能性使其適用于各種應用，從清潔機器人到小型機器人和自動化設備。它們提供了高度可靠的機動性和控制，有助于改進各種領域的應用性能。

TEC-220系列差速輪產品參數

TEC-220系列差速輪參數表，請根據參數表確定需求產品，若有需要咨詢的問題，可以聯系我司工程技術人員進行咨詢。

	參數
電機類型	伺服/DC/AC
功率[W]	1500
電壓[V]	48
電流[A]	45
轉速[rpm]	3000
額定力矩[Nm]	–
減速比[i]	15/30
承載[kg]	1400
IP等級	65

下載資料文檔

TEC-220系列差速輪相關文檔下載

產品參數圖

產品3D模型工程圖

產品型號圖集

TEC-220系列差速輪產品圖集

億控TEC-220系列差速輪

億控TEC-220系列差速輪

億控TEC-220系列差速輪

億控TEC-220系列差速輪

TEC-220系列差速輪最先出現在億控智能裝備。
